Если нужно проделать отверстие в деревянной или металлической заготовке, используют сверлильный станок. Оборудование позволяет выполнять различные задачи с высокой точностью:
сверлить;
вытачивать резьбу;
расширять отверстия;
осуществлять развертку;
выполнять зенкование деталей.
Современные сверлильные станки схожи принципом работы с механической дрелью, но имеют более сложную конструкцию. Устройства представлены в разных модификациях бытового и профессионального назначения и используются во многих областях:
в автомастерских;
в ремонтных мастерских;
учебных заведениях;
гаражах;
машиностроительных предприятиях;
строительных объектах
научно-исследовательских институтах и лабораториях
на столярных и слесарных предприятиях.
ИЗ ЧЕГО СОСТОИТ СВЕРЛИЛЬНЫЙ СТАНОК
Бытовые настольные агрегаты базового типа состоят из нескольких узлов:
основная плита – массивная литая чугунная или стальная опора, на основании закрепляется вертикальная стойка станка;
опорная колонна – сверлильная головка устанавливается на эту стойку;
головка – состоит из электрического мотора, шпиндельной бабки, ременной передачи;
шпиндельная бабка – в ней устанавливается патрон для сверла, включает шпиндель и рукоятку его подачи, движение шпинделя обеспечивает сверление.
В зависимости от типа конструкции, назначения, параметров оборудование относят к разным категориям. Выделяют универсальные и специальные станки, установки для выполнения глубоких отверстий. По диаметру устройства делятся на следующие типы:
производственные тяжелые – до 75 мм;
средние специальные – от 18 до 55 мм;
легкие бытовые – компактные станки для создания отверстий диаметром до 12-16 мм.
Основные виды сверлильных станков
1. Вертикально-сверлильные.
Первые производственные станки. Отличительная особенность – ход шпинделя исключительно вертикальный, рабочий стол поворачивается в обе стороны на 45 градусов, машинка устанавливается на надежную опору. Используются для работы с небольшими деталями, создания сквозных и глухих отверстий до 50 мм. Вертикально-сверлильные станки подразделяются на настольные и напольные одношпиндельные, многошпиндельные, устройства редукторного типа, установки сверления отверстий
большой глубины. Также агрегаты используются для рассверливания дыр, развертывания, подгонки, нарезания резьбы.
2. Сверлильные многошпиндельные.
Отличительные черты – несколько патронов, большие габариты, сложная настройка, особые требования к обустройству рабочего стола. Оборудование может иметь горизонтальную или вертикальную ориентацию. Многошпиндельные станки применяются для серийного производства, бывают универсальными и придаточными, часто разрабатываются под определенный производственный процесс.

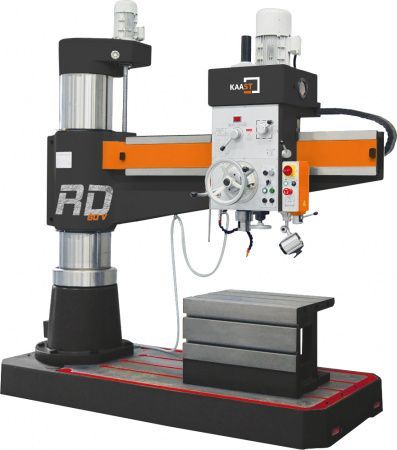

3. Радиально-сверлильные.
Имеют подвижный шпиндель с определенным диапазоном частоты вращения, гидравлическую настройку скорости и подачи. Оборудование встречается только в больших мастерских и в цехах, так как имеет серьезные габариты и вес.
4. Горизонтально-сверлильные.
Используются для тех же работ, но в горизонтальной плоскости. Позволяют делать глубокие отверстия в деталях из разных материалов. Конструкция обеспечивает как движение сверла к заготовке, так и наоборот. Сверлильный блок агрегата рассчитан на большие нагрузки, присутствует рельс-площадка для укладки заготовки.
