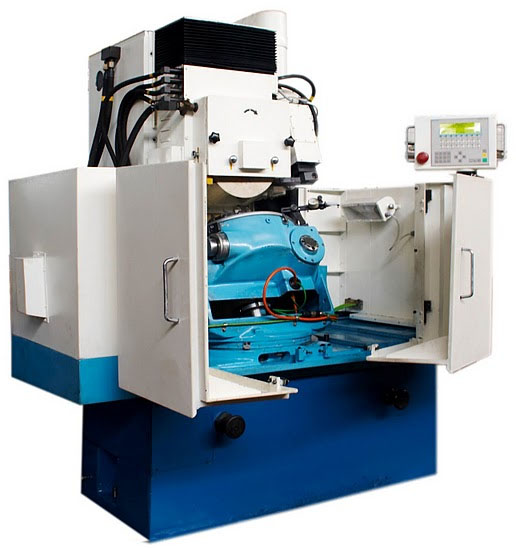

Используем для затачивания протяжек и зуборезных головок, нарезающих конические колёса с прямыми и круговыми зубьями.
- Станок имеет вертикальную компоновку и характеризуется поперечными и вертикальными перемещениями шлифовальной головки с осцилирующим движением;
- Оборудован программируемым контроллером SIMATIC S7-300, шаговым приводом фирмы SIEMENS;
- Чистовая и черновая заточка осуществляется в одном цикле без вмешательства оператора;
- Система ЧПУ дает возможность регулирования выбора оптимальных режимов заточки и периодичность правки шлифовального круга;
- Механизированный привод поперечного и вертикального перемещений шлифовальной головки, а также перемещение бабки изделия повышают производительность и обеспечивают удобство обслуживания;
- Применение датчиков обратной связи для отсчёта поперечного перемещения шлифовальной головки, наклона шпинделя бабки изделия позволяет быстро и точно настраивать полуавтомат;
- Высокая надёжность в работе;
- Комплектация и окончательная стоимость комплекта поставки определяется при согласовании технического задания.
| Диаметр затачиваемых зуборезных головок, мм | ГОСТ 11902-77, ОСТ2 И45-12-86, И45-13-86, И45-5-79: |
| - для конических колес с круговыми зубьями, мм. | 80 - 500 |
| - для конических колес с прямыми зубьями, мм. | 278, 450 |
| - для зуборезных головок VEDGAC, RAFAC, HARDAC, дюйм | 4 - 21 |
| Диаметр затачиваемых зуборезных протяжек, мм | до 630 |
| Наибольшая высота затачиваемого зуба, мм | 50 |
| Пределы чисел затачиваемых резцов | 4 - 40 (для головок); до 90 (для протяжек) |
| Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. | 350 / 127 / |
| Частота вращения шпинделя, мин -1 | 1500 |
| Частота двойных ходов шпинделя инструмента в минуту | 220 |
| Мощность привода главного движения, кВт | 2,2 |
| Установленная суммарная мощность, кВт | 5,8 |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2210×1700×1980 |
| Масса, кг. | 4000 |
