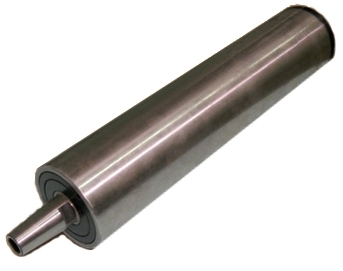

Внутришлифовальная головка (ВШГ) с ременным приводом, является узлом высокой точности и устанавливается на горизонтальные внутришлифовальные станки с классом точности П,В,А по Гост 25-1. Шпиндель может быть использован для станков другого назначения при установки его горизонтально и без реверса вращения шпинделя.
Головка внутришлифовальная-высокоточное изделие, качество работы которой и долговчность зависят от правильной установки.
При работе головки на больших оборотах возникает высокая температура, являющаяся основной причиной поломки подшипников. Поэтому в высокооборотных шлифовальных головках применяются специальные высокооборотные подшипники. Перед монтажом подшипники должны дуплексироваться для того, чтобы оба подшипника, устанавливающиеся в одну опору, находились в одинаковых условиях работы.
Дуплексированные подшипники должны отвечать требованиям ГОСТ 520.
Шлифовальный шпиндель представляет собой конструкцию, гильза, в которой на радиально-упорных подшипниках, класса точности 2, смонтирован вал. На заднем конце крепится шкив. Задний конец вала отличается от переднего большей длиной цилиндрического пояса. Радиальное биение рабоче поверхности шкива, относительно вала, определяется согласно ГОСТ 27855.
Существуют в следующем исполнении:
Исполнение 1 - шпиндель головки с посадочным конусом под оправки "концы шлифовальных шпинделей с наружным базирующим конусом" к примеру ВШГ 1.100х320
Исполнение 2 - шпиндель головки с цилиндрическим отверстием под оправки.
| № | Наименование | Исполнение | Предельная частота вращения, мин-1 |
D, мм |
L, мм |
L1, мм |
d, мм |
d1, мм |
d2, мм |
l, мм |
Наибольший диаметр круга, мм |
Масса, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 |
Головка внутришлифовальная 12-100х320А (D=100 мм; L=320 мм) |
12 | 12000 | 100 | 320 | 442 | 32 | 32 | 25 | 44 | 125 | 18,6 |
| 2 |
Головка внутришлифовальная 12-100х400А (D=100 мм; L=400 мм) |
12 | 12000 | 100 | 400 | 522 | 32 | 32 | 25 | 44 | 125 | 24,8 |
| 3 |
Головка внутришлифовальная 22-100х400А (D=100 мм; L=400 мм) |
22 | 12000 | 100 | 400 | 558 | 37,5 | 32 | 25 | 44 | 125 | 25,4 |
| 4 |
Головка внутришлифовальная 12-100х250А (D=100 мм; L=250 мм) |
12 | 15000 | 100 | 250 | 372 | 32 | 32 | 25 | 44 | 125 | 14,5 |
| 5 |
Головка внутришлифовальная 12-100х500А (D=100 мм; L=500 мм) |
12 | 10000 | 100 | 500 | 622 | 32 | 32 | 25 | 44 | 125 | 29,1 |
| 6 |
Головка внутришлифовальная 12-100х630А (D=100 мм; L=630 мм) |
12 | 10000 | 100 | 630 | 752 | 32 | 32 | 25 | 44 | 125 | 36,7 |
| 7 |
Головка внутришлифовальная 22-100х320А (D=100 мм; L=320 мм) |
22 | 12000 | 100 | 320 | 478 | 37,5 | 32 | 25 | 44 | 125 | 18,8 |
| 8 |
Головка внутришлифовальная 22-100х500А (D=100 мм; L=500 мм) |
12 | 15000 | 100 | 500 | 622 | 32 | 32 | 25 | 44 | 125 | 29,1 |
| 9 |
Головка внутришлифовальная 22-100х630А (D=100 мм; L=630 мм) |
22 | 10000 | 100 | 630 | 788 | 37,5 | 32 | 25 | 44 | 125 | 37 |
