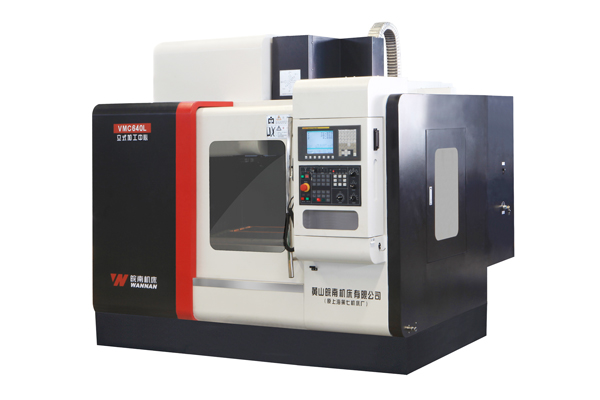

Предназначен для выполнения фрезерных, сверлильных и расточных работ. Жесткая тяжелая конструкция и высокая производительность. Широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Все основные части станка изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
Станки оснащаются двумя типа ЧПУ: GSK218M и FANUC OI MATE-MD
|
Рабочий стол: |
|
|
Размер стола |
400×900мм |
|
Т-образные пазы (количество x ширина) |
3×18мм |
|
Расстояние между Т-образными пазами |
100мм |
|
Перемещения： |
|
|
X |
640мм |
|
Y |
400мм |
|
Z |
400мм |
|
Расстояние от центра шпинделя до колонны |
440мм |
|
Расстояние от торца шпинделя до поверхности рабочего стола |
120-520 мм |
|
Шпиндель: |
|
|
Конус шпинделя |
BT40 |
|
Число оборотов шпинделя |
20-8000 об/мин |
|
Привод шпинделя |
5.5 кВт |
|
Крутящий момент шпинделя |
23,6 Нм |
|
Точность шпинделя |
Торцевое биение шпинделя 0,005мм Радиальное биение шпинделя 0,007мм |
|
Инструментальный магазин: |
|
|
Количество инструмента |
16 шт |
|
Максимальный диаметр инструмента |
80 мм |
|
При отсутствии соседнего инструмента |
120мм |
|
Максимальный вес инструмента |
8 кг |
|
Максимальная длинна инструмента |
300 мм |
|
Время смены инструмента |
5 с |
|
Точность: |
|
|
Повторяемость |
0,005 мм |
|
Позиционирование |
0,01мм |
|
Габаритные размеры: |
|
|
Размер |
2200×2100×2500 мм |
|
Вес |
3500кг |
