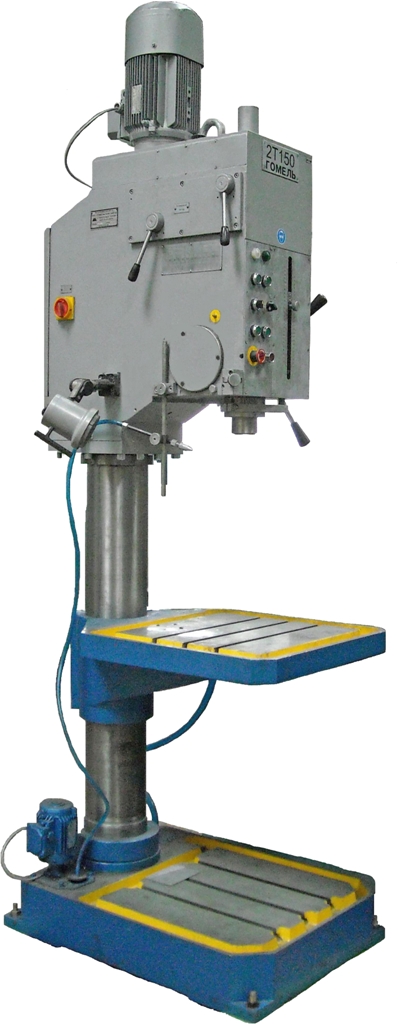

2Т150 вертикально-сверлильный станок служит для выполнения следующих производственных задач: рассверливание, сверление, зенкерование, нарезание резьбы и развертывание. Основной особенностью станка является то, что с его помощью можно обрабатывать и крупные, и мелкие детали. Данная универсальность обеспечивается за счет наличия поворотного рабочего стола, перемещающегося по вертикальной круглой колонне. Поэтому, обработка крупных деталей выполняется на фундаментной плите, а мелких-на столе. В станке есть два варианта подачи шпинделя – ручная и механическая.
|
Наибольший условный диаметр сверления, мм сталь 45 чугун СЧ20 |
50 60 |
|
Наибольший диаметр нарезаемой резьбы, мм, в стали |
М42 |
|
Точность отверстий после развертывания |
Н9 |
|
Конус шпинделя |
Морзе 5 АТ6 |
|
Расстояние от оси шпинделя до образующей колонны (вылет), мм |
360 |
|
Наибольшее перемещение шпинделя, мм |
260 |
|
Расстояние от торца шпинделя до стола, мм |
210-750 |
|
Наибольшее расстояние от торца шпинделя до плиты, мм |
1200 |
|
Наибольшее перемещение стола, мм |
540 |
|
Размер рабочей поверхности, мм стола плиты |
610х605 615х630 |
|
Количество скоростей шпинделя |
12 |
|
Пределы частот вращения шпинделя, об/мин. |
40…1730 |
|
Количество подач шпинделя |
9 |
|
Величина подач шпинделя, мм/об. |
0,06…1,5 |
|
Наибольший крутящий момент на шпинделе, Нм |
400 |
|
Наибольшие усилие подачи, Н |
15000 |
|
Угол поворота стола вокруг колонны |
180º |
|
Отключение подачи при достижении заданной глубины сверления |
ручное, автоматическое |
|
Род тока питающей сети |
Трехфазный переменный |
|
Напряжение, В |
380 |
|
Мощность привода главного движения, кВт |
4 |
|
Суммарная мощность электродвигателя, кВт |
4,18 |
|
Габаритные размеры станка (LхBхH), мм, не более |
960х630х2590 |
|
Масса станка (нетто/брутто), кг, не более |
850/1040 |
|
Габаритные размеры упаковки (LхBхH), мм, не более |
960х630х2590 |
