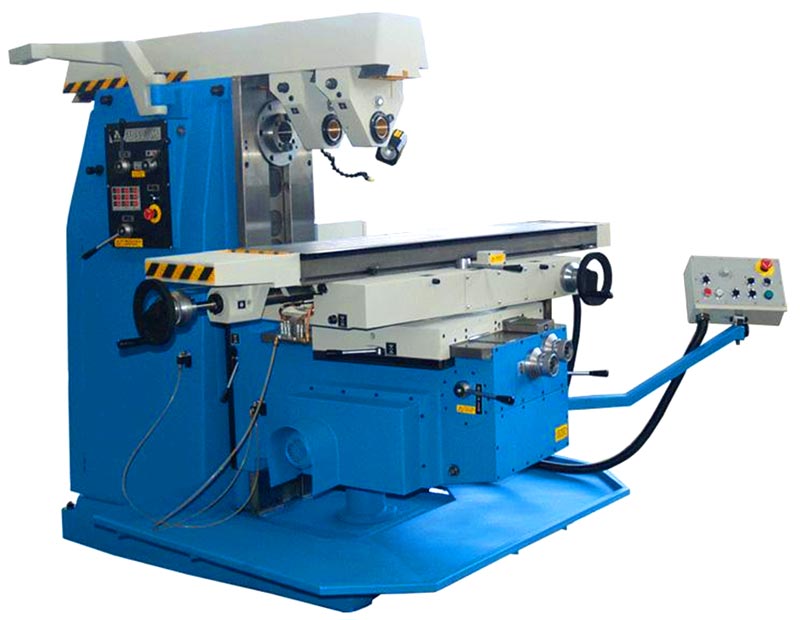

Станок FU251M универсальный фрезерный служит для выполнения разнообразных фрезерных операций для нужд общего машиностроения, производимых с помощью дисковых, фасонных, торцевых, цилиндрических, червячных, модульных и других фрез. Используются для обработки вертикальных и горизонтальных плоскостей, пазов, рамок, спиралей, зубчатых колес, и других деталей. На FU251M можно обрабатывать различные плоскости, зубчатые колеса, канавки, растачивать отверстия в деталях из стали, цветных металлов, чугуна и пластмассы. Станок осуществляет полуавтоматические линейные циклы (за доп. плату) и автоматический маятниковый цикл. Основные части фрезерного станка выполнены из высококачественной стали, что обеспечивает сохранение точности обработки и надежную работу станка в течение долгих лет. Универсальная фрезерная голова,которая закреплена на консоли дает возможность производить быструю переналадку для работы с вертикальным шпинделем головы или горизонтальным шпинделем станка. Технологические возможности станка могут быть расширены с помощью, круглого делительного стола, универсального делительного аппарата, устройства для нарезания гребенок, долбежной головки и других приспособлений и приборов.
|
Рабочая поверхность стола, мм |
250х1120 |
|
Поворот стола влево и вправо, градус |
≤ 45° |
|
Продольный ход стола: |
|
|
- при ручной подаче, мм |
820 |
|
- при механической подаче, мм |
800 |
|
Поперечный ход стола: |
|
|
- при ручной подаче, мм |
280 |
|
- при механической подаче, мм |
260 |
|
Вертикальный ход стола: |
|
|
- при ручной подаче, мм |
410 |
|
- при механической подаче, мм |
390 |
|
Т–образные пазы (количество-ширина-расстояние между пазами), мм |
4x14x50 |
|
Диапазон подач |
бесступенчато |
|
- продольные подачи, мм/мин |
12,5-630 |
|
- поперечные подачи, мм/мин |
12,5-630 |
|
- вертикальные подачи, мм/мин |
5,2-262 |
|
Быстрый ход: |
|
|
- продольный, мм/мин |
2500 |
|
- поперечный, мм/мин |
2500 |
|
- вертикальный, мм/мин |
1040 |
|
Передний конец шпинделя |
ISO 40 |
|
Количество скоростей шпинделя: шт. |
18 |
|
Диапазон оборотов горизонтального шпинделя, об/мин |
40–2000 |
|
Мощность привода горизонтального шпинделя: кВт |
4 |
|
Мощность привода подачи, кВт |
2,2 |
|
Габаритные размеры (ДхШхВ), мм |
2680х2110х2000 |
