Головки автоматические универсальные являются узлами токарных станков с различными системами числового программного управления и предназначены для крепления, установки и автоматической индексации режущего и вспомогательного инструмента. Головки УГ8 имеют повышенный по сравнению с ранее выпускавшимися головками ресурс надежности по наработке на отказ.
Продукция новая 2015-2016 года выпуска. Гарантия 1 год.
|
Модель |
УГ9326-06 |
|
Расстояние от базовой плоскости до оси автоматической головки, мм |
121 |
|
Количество позиций |
8 |
|
Размер отверстия под резцедержатель по ГОСТ 24900-81, мм |
Ø40Н7 |
|
Максимально допустимый крутящий момент от усилия резания, kH х м |
2,8 |
|
Стабильность фиксации инструмента, мкм в радиальном направлении в осевом направлении |
5 10 |
|
Мощность электродвигателя, кВт |
0,37 |
|
Габаритные размеры головки без инструментальных блоков, мм не более: длина ширина высота |
500 335 335 |
|
Масса (нетто/брутто), кг, не более |
115/140 |
|
Направление вращения |
Одностороннее |
|
Посадочная поверхность для инструментального диска: диаметр, мм длина, мм |
Конусная 7°7’30” Ø139,719(+0.004-0.008) |
|
Габаритные размеры упаковки, мм, не более |
610х400х450 |
Входит в комплект и стоимость станка
Кольцо резиновое 180-185-36-2-3 ГОСТ 9833 - 2 шт. (для УГ9321, УГ9326)
Поставляется по требованию заказчика за отдельную плату
|
УГ9326-06 |
|
УГ9326.0000.009 компенсатор – 1 шт. |
|
УГ9326.0000.010 компенсатор – 1 шт. |
|

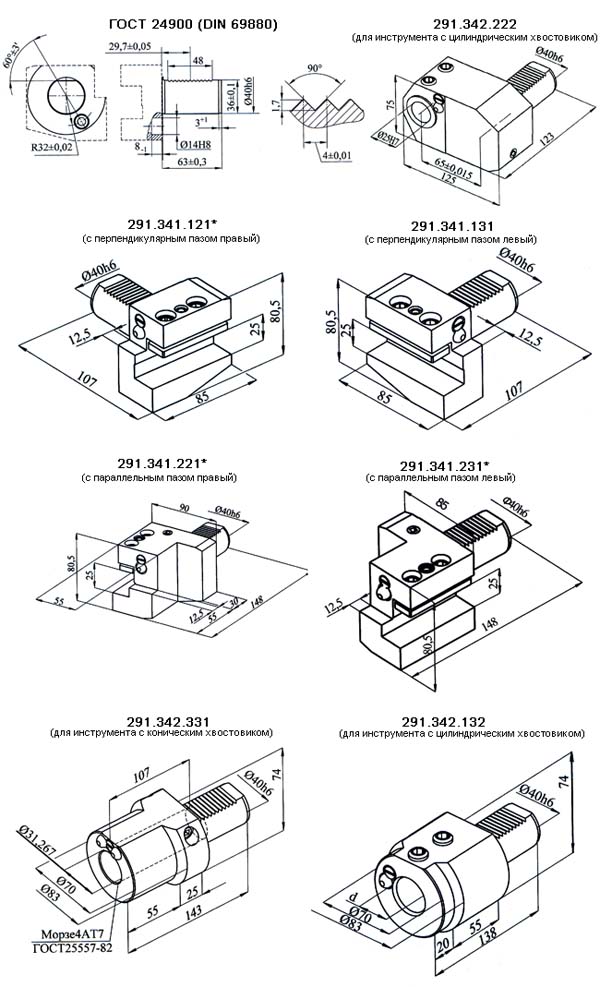

291.341.121 резцедержатель с перпендикулярным пазом – 3 шт. |
|
291.341.221 резцедержатель с параллельным пазом – 3 шт. |
|
291.342.132 резцедержатель для осевого инструмента – 1 шт. |
|
291.342.222 резцедержатель для осевого инструмента со смещенной осью– 1 шт. |

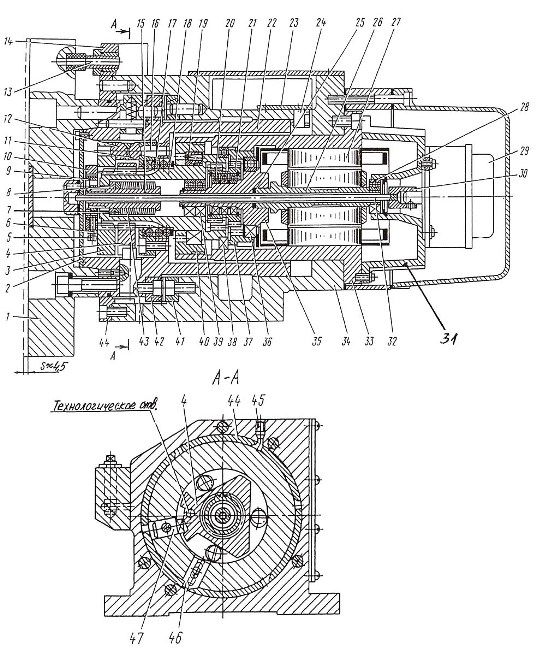

Спецификация автоматической восьмипозиционной головки УГ9326
(узлы всегда в наличии)
.jpg)
1. УГ9326.0300.000 - Диск инструментальный восьмипозиционный
2. УГ9321.0000.108 - Крышка
3. УГ9321.0000.100 - Полумуфта подвижная
4. УГ9321.0000.101 - Кулачок управления индексацией
5. Болт - М6-8g-20.66.05 ГОСТ 7805
6. Гайка - М6-6Н.6.05 ГОСТ 5927
7. Шайба - 7019-0396 Химическое оксидирование прм. ГОСТ 13438
8. Шайба - 7019-0416 Химическое оксидирование прм. ГОСТ 13438
9. УГ9311.0200.085 - Гайка натяжения тарельчатых пружин
10. УГ9321.0000.104 - Гайка
11. УГ9321.0000.113 - Шайба сферическая (3 шт)
12. УГ9321.0000.103 - Пята (6 шт)
13. УГ9326.0000.011 - Плунжер (клапан подачи СОЖ)
14. УГ9326.0000.007 - Коллектор (Блок СОЖ)
15. УГ9311.0200.081 - Втулка
16. УГ9321.0000.102 - Полумуфта неподвижная
17. УГ9321.0000.112 - Пружина расцепления муфт
18. УГ9311.0200.057 - Колесо зубчатое подвижное (входит в состав планетарного редуктора)
19. Подшипник - 2007113 ТУ37.006.162-89
20. Подшипник - 1000905 ГОСТ 8338 (3 шт)
21. УГ9311.0200.053 - Планетарный редуктор. Блок зубчатых колес - ремкомплект
22. УГ9321.0000.111-02 - Корпус
23. УГ9321.0000.001 - Планка
24. Микровыключатель контроля сцепления муфт - (S2) ВП61-21-А111112-00УХЛ3,2
25. УГ9311.0200.046 - Проставок (поворотная поводковая муфта)
26. УГ9311.0200.013 - Электродвигатель, вал ротора
27. Электродвигатель - (М) АИСХ7IВ4У3
28. Подшипник - 80203 ГОСТ 7242
29. УГ9324.0200.000-06 - (S1) Датчик углового положения инструментальной головки
30. УГ9311.0208.000 - Муфта датчика
31. УГ9311.0200.067-01 - Фланец электродвигателя
32. УГ9311.0208.000 - Валик поворотный
33. УГ9311.0270.000 - Гильза - корпус привода головки
34. УГ9326.0000.003-06 - Корпус головки
35. УГ9311.0207.000 - Водило, эксцентрик (входит в состав планетарного редуктора)
36. Подшипник - 1000911 ГОСТ 8338
37. УГ9311.0200.055 - Колесо зубчатое неподвижное внутреннего зацепления (входит в состав планетарного редуктора)
38. Подшипник - 1000916 ГОСТ 8338
39. Подшипник - 203 ГОСТ 8338 (2 шт)
40. УГ9311.0200.012 - Гайка регулировки гильзы
41. УГ9326.0400.000 - Полумуфта фиксирующая неподвижная, закрепленная на корпусе
42. УГ9326.0400.000 - Полумуфта фиксирующая подвижная, связанная с инструментальным диском
43. Пружина тарельчатая - ГОСТ 3057-90, 1-2-3-40х20х2х1 (18 шт)
44. УГ9326.0000.002 - Корона
45. Пробка - К1/4" ОСТ 2Г96-1-85 (2 шт)
46. УГ9321.0000.063 - Фиксатор с пружиной
47. УГ9321.0000.106 - Упор
48. УГ9321.0000.0053 - Пружина фиксатора (2 шт)
