1 521 000.00 руб.
В наличии


Описание

opti_th4610_tokarno-vintoreznyi

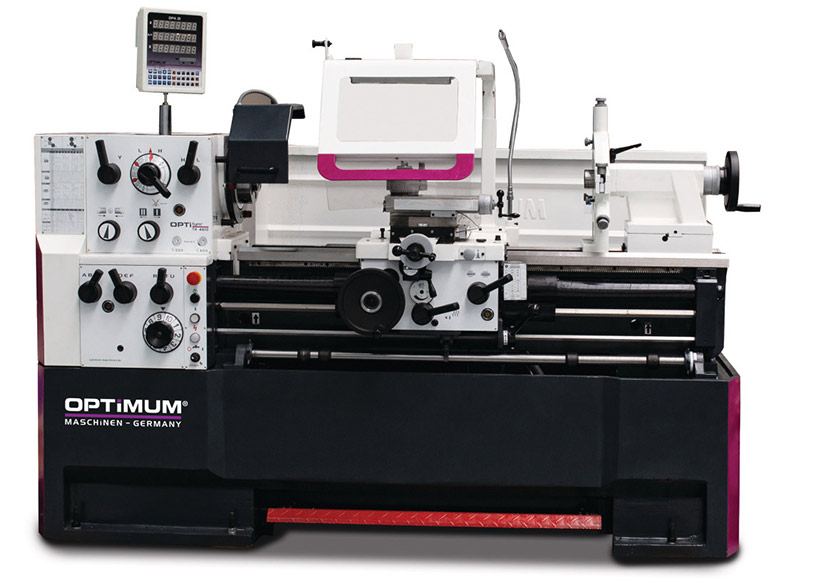

  1. Мощный токарный винторезный станок для серийного производства.
  2. Усовершенствованный аналог токарных станков D460x1000/1500/2000 DPA.
  3. Закаленные и шлифованные направляющие станины.
  4. Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
  5. Закаленные шлифованные шестерни и валы передней бабки.
  6. Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники.
  7. Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен.
  8. Радиальное биение шпинделя менее 0,015 мм
  9. Быстросменный картриджный резцедержатель.
  10. Устройство цифровой индикации DPA 21 для точного и удобного измерения перемещений.
  11. Центральная система смазки направляющих.
  12. Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном.
  13. Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками.
  14. Механический тормоз шпинделя.
  15. Перегрузочная муфта ходового винта.
  16. Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов
  17. Продольная и поперечная подачи суппорта
  18. Поворотная на 360° верхняя каретка суппорта
  19. Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
  20. Цена деления лимба маховика пиноли задней бабки 0,025 мм
  21. Правое/левое направление вращения шпинделя
  22. Защитный экран
  23. Станочный светильник
  24. Кнопка аварийного отключения станка, запирающийся главный выключатель
  25. Спиральный кожух ходового винта
  26. Подставка под станок с отделениями под инструмент
  27. Произведено согласно нормам DIN 8606

Модель

TH4610

Номер арт.

346 2110

Технические характеристики

Электропитание

Двигатель

5,5 кВт 380 В ~50 Гц

Система подачи СОЖ

100 Вт

Станочные данные

Высота центров

230 мм

Наибольшая длина обрабатываемой детали

1000 мм

Наибольший диаметр обработки над станиной

465 мм

Наибольший диаметр обработки над суппортом

270 мм

Наибольший диаметр обработки над выемкой станины

690 мм

Длина обработки в выемке станины

240 мм

Ширина станины

300 мм

Частота вращения шпинделя

25 - 2000 об/мин

Количество ступеней

12

Внутренний конус шпинделя

МК 6

Присоединительная поверхность шпинделя

Camlock ASA D1 - 6"

Диаметр сквозного отверстия в шпинделе

58 мм

Ход верхней каретки суппорта

125 мм

Ход поперечной каретки суппорта

285 мм

Продольная подача (42 подачи)

0,031 - 1,7 мм/об

Поперечная подача (42 подачи)

0,014 - 0,784 мм/об

Пределы шага нарезаемых метрических резьб (41 шаг)

0,1 - 14 мм

Пределы шага нарезаемых дюймовых резьб (41 шаг)

2 - 112 ниток на дюйм

Пределы шага нарезаемых трапецеидальных резьб (50 шагов)

4 - 112

Пределы шага нарезаемых модульных резьб (34 шага)

0,1 - 7

Максимальная высота державки резца

25 мм

Внутренний конус пиноли задней бабки

МК 4

Диаметр задней бабки

60 мм

Ход пиноли задней бабки

130 мм

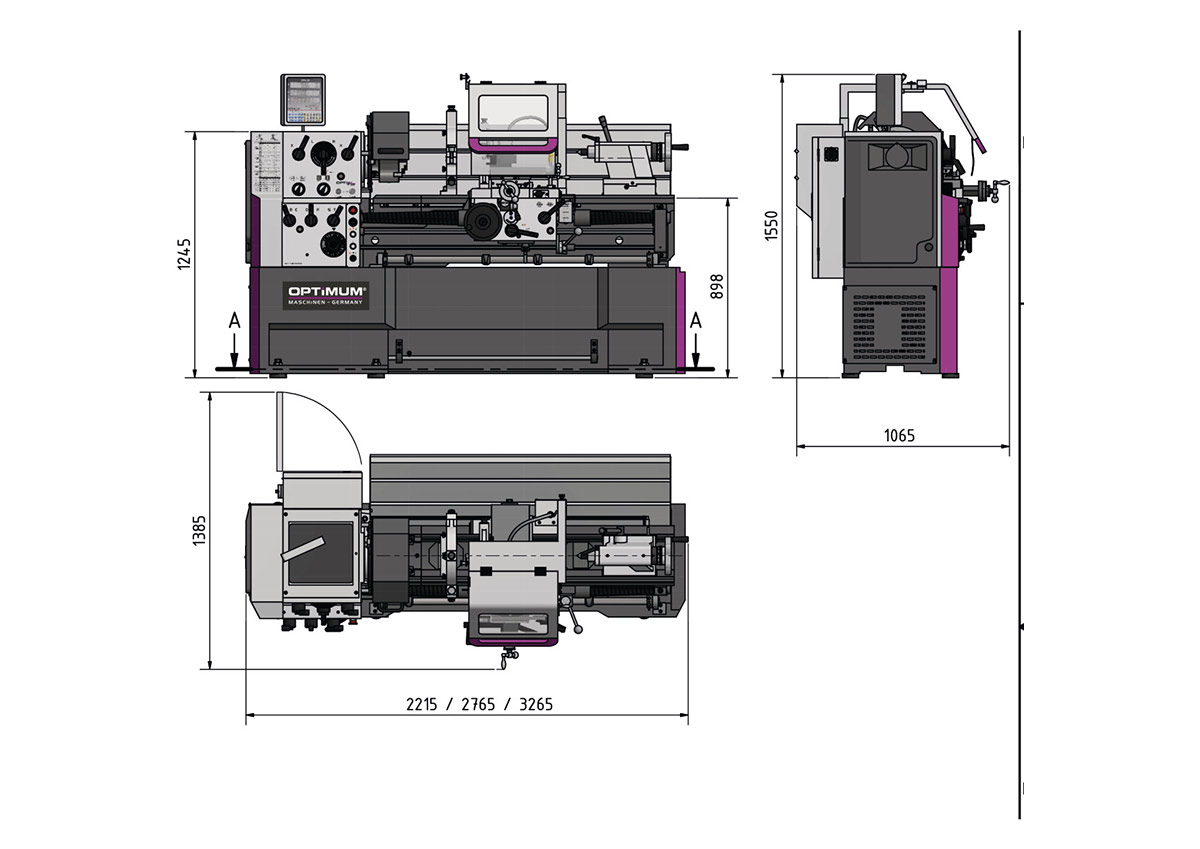

Габаритные размеры

Длина

2200 мм

Ширина

1245 мм

Высота

1568 мм

Масса станка

1645 кг





Комплект поставки Opti TH4610:

  • Быстросменный картриджный резцедержатель SWH 5-В.
  • Сменная державка 25х120 мм тип D - 1 шт.
  • Оправка переходная МK 6 - МK 4.
  • Упорный центр МК 4.
  • Неподвижный люнет, проходное отверстие макс. 160 мм.
  • Подвижный люнет, проходное отверстие макс. 100 мм.
  • Станочный светильник.
  • Резбоуказатель.
  • Система подачи СОЖ.
  • Комплект сменных шестерен гитары.
  • Комплект обслуживающего инструмента.
  • Руководство по эксплуатации на русском языке.
