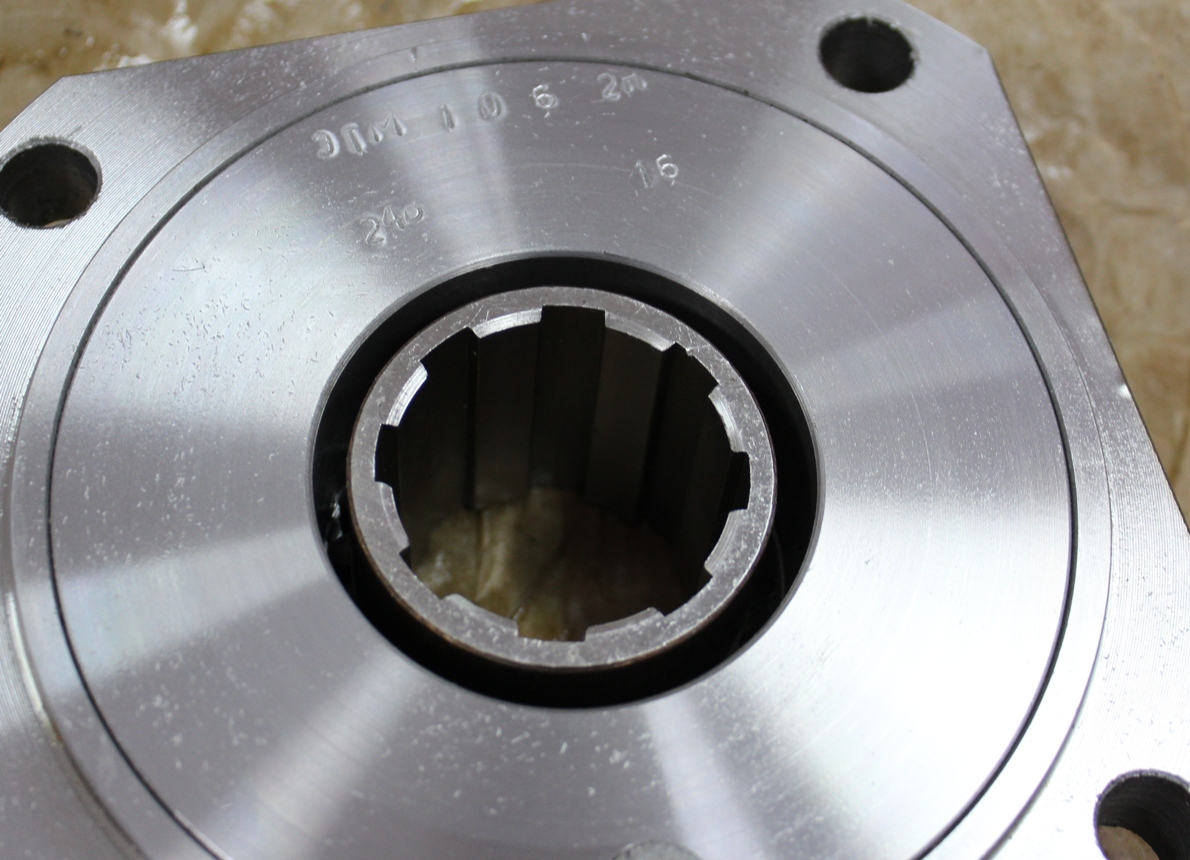

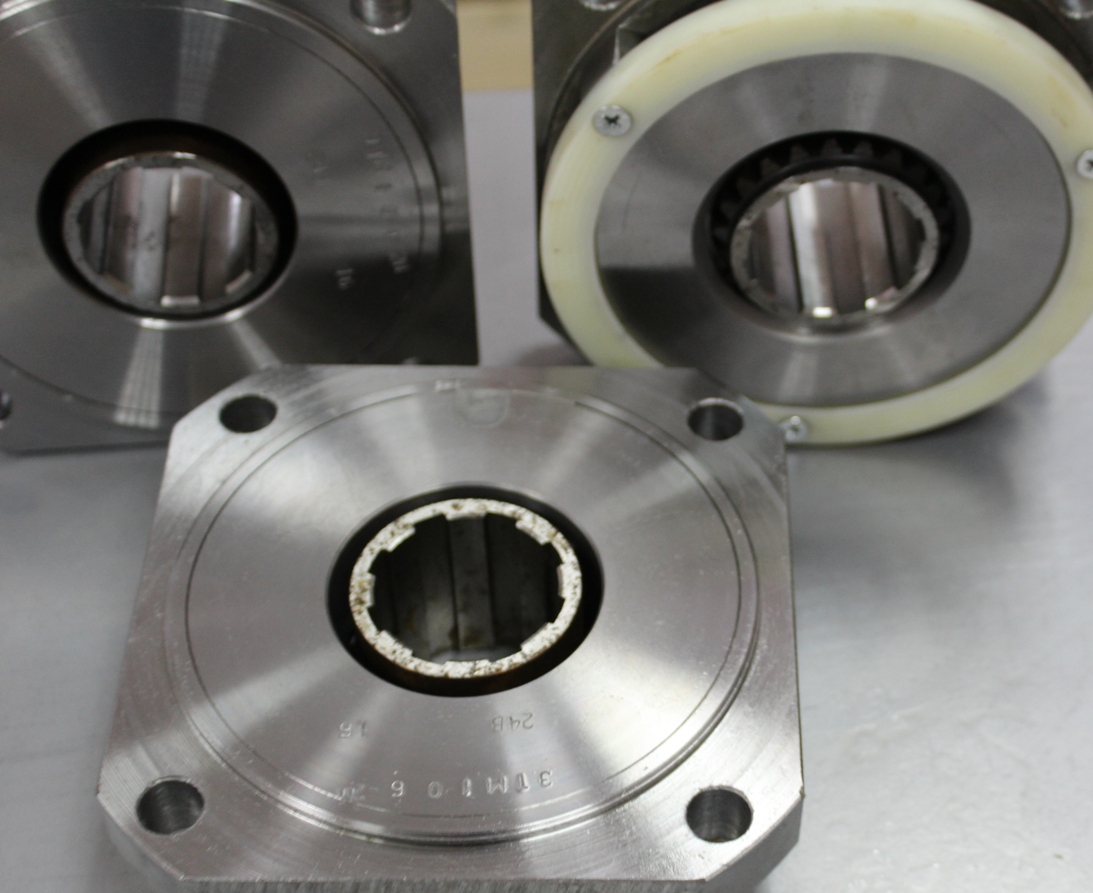

Муфта электромагнитная ЭТМ хх6 тормозная, шпонка имеет в своем составе цилиндрический поводок, который охватывает корпус, и якорь, который прикреплен к поводку с помощью кольца. Существуют два вида исполнения тормозной муфты ЭТМ: с квадратным фланцем и с круглым фланцем. Наружные фрикционные диски жестко соединены с поводком. Внутренние фрикционные диски и втулка вращаются вместе с валом. При включении муфты осуществляется торможение вала. По окончании торможения вал удерживается моментом, равным передаваемому моменту муфты. Тормозные электромагнитные муфты ЭТМ имеют малую температуру перегрева при предельных нагрузках.
|
1. ЭТМ 056-1А (тормозная, шпонка) (Размер посадочного отверстия 20х4 мм) |
|
|
|
2. ЭТМ 056-1В (тормозная, шпонка) (Размер посадочного отверстия 22х18х5 мм) |
|
|
|
3. ЭТМ 056-1В (тормозная, шпонка) (Размер посадочного отверстия 22х18х5 мм) |
|
|
|
4. ЭТМ 056-1Н (тормозная, шлиц) (Размер посадочного отверстия 22х18х5 мм) |
|
|
|
5. ЭТМ 056-2А (тормозная, шпонка) (Размер посадочного отверстия 18х5 мм) |
|
|
|
6. ЭТМ 056-2Н (тормозная, шлиц) (Размер посадочного отверстия 20х16х4 мм) |
|
|
|
7. ЭТМ 056-3А (тормозная, шпонка) (Размер посадочного отверстия 16х5 мм) |
|
|
|
8. ЭТМ 056-3Н (тормозная, шлиц) (Размер посадочного отверстия 16х13х3,5 мм) |
|
|
|
9. ЭТМ 066-1А (тормозная, шпонка) (Размер посадочного отверстия 22х6 мм) |
|
|
|
10. ЭТМ 066-1Н (тормозная, шлиц) (Размер посадочного отверстия 25х21х5 мм) |
|
|
|
11. ЭТМ 066-2А (тормозная, шпонка) (Размер посадочного отверстия 20х6 мм) |
|
|
|
12. ЭТМ 066-2Н (тормозная, шлиц) (Размер посадочного отверстия 20х16х4 мм) |
|
|
|
13. ЭТМ 066-3А (тормозная, шпонка) (Размер посадочного отверстия 18х5 мм) |
|
|
|
14. ЭТМ 066-3Н (тормозная, шлиц) (Размер посадочного отверстия 20х16х4 мм) |
|
|
|
15. ЭТМ 076-1А (тормозная, шпонка) (Размер посадочного отверстия 25х6 мм) |
|
|
|
16. ЭТМ 076-1В (тормозная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
|
|
17. ЭТМ 076-1Н (тормозная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
|
|
18. ЭТМ 076-2А (тормозная, шпонка) (Размер посадочного отверстия 22х6 мм) |
|
|
|
19. ЭТМ 076-2Н (тормозная, шлиц) (Размер посадочного отверстия 25х21х5 мм) |
|
|
|
20. ЭТМ 076-3А (тормозная, шпонка) (Размер посадочного отверстия 20х6 мм) |
|
|
|
21. ЭТМ 076-3Н (тормозная, шлиц) (Размер посадочного отверстия 22х18х5 мм) |
|
|
|
22. ЭТМ 076-А1 (тормозная, шпонка) Х (Размер посадочного отверстия 25х6 мм) |
|
|
|
23. ЭТМ 076-А2 (тормозная, шпонка) Х (Размер посадочного отверстия 22х6 мм) |
|
|
|
24. ЭТМ 076-А3 (тормозная, шпонка) Х (Размер посадочного отверстия 20х6 мм) |
|
|
|
25. ЭТМ 076-Н1 (тормозная, шлиц) Х (Размер посадочного отверстия 30х26х6 мм) |
|
|
|
26. ЭТМ 076-Н2 (тормозная, шлиц) Х (Размер посадочного отверстия 25х21х5 мм) |
|
|
|
27. ЭТМ 076-Н3 (тормозная, шлиц) Х (Размер посадочного отверстия 20х18х5 мм) |
|
|
|
28. ЭТМ 086-1А (тормозная, шпонка) (Размер посадочного отверстия 30х8 мм) |
|
|
|
29. ЭТМ 086-1В (тормозная, шлиц) (Размер посадочного отверстия 34х28х7 мм) |
|
|
|
30. ЭТМ 086-1Н (тормозная, шлиц) (Размер посадочного отверстия 34х28х7 мм) |
|
|
|
31. ЭТМ 086-2А (тормозная, шпонка) (Размер посадочного отверстия 25х8 мм) |
|
|
|
32. ЭТМ 086-2В (тормозная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
|
|
33. ЭТМ 086-2Н (тормозная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
|
|
34. ЭТМ 086-3А (тормозная, шпонка) (Размер посадочного отверстия 22х6 мм) |
|
|
|
35. ЭТМ 086-3Н (тормозная, шлиц) (Размер посадочного отверстия 25х21х5 мм) |
|
|
|
36. ЭТМ 086-А1 (тормозная, шпонка) Х (Размер посадочного отверстия 30х8 мм) |
|
|
|
37. ЭТМ 086-А2 (тормозная, шпонка) Х (Размер посадочного отверстия 25х8 мм) |
|
|
|
38. ЭТМ 086-А3 (тормозная, шпонка) Х (Размер посадочного отверстия 22х6 мм) |
|
|
|
39. ЭТМ 086-Н1 (тормозная, шлиц) Х (Размер посадочного отверстия 34х28х7 мм) |
|
|
|
40. ЭТМ 086-Н2 (тормозная, шлиц) Х (Размер посадочного отверстия 30х26х6 мм) |
|
|
|
41. ЭТМ 086-Н3 (тормозная, шлиц) Х (Размер посадочного отверстия 25х21х5 мм) |
|
|
|
42. ЭТМ 096-1А (тормозная, шпонка) (Размер посадочного отверстия 35х10 мм) |
|
|
|
43. ЭТМ 096-1Н (тормозная, шлиц) (Размер посадочного отверстия 40х36х7 мм) |
|
|
|
44. ЭТМ 096-2А (тормозная, шпонка) (Размер посадочного отверстия 30х8 мм) |
|
|
|
45. ЭТМ 096-2Н (тормозная, шлиц) (Размер посадочного отверстия 34х28х7 мм) |
|
|
|
46. ЭТМ 096-3А (тормозная, шпонка) (Размер посадочного отверстия 25х8 мм) |
|
|
|
47. ЭТМ 096-3В (тормозная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
|
|
48. ЭТМ 096-3Н (тормозная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
|
|
49. ЭТМ 096-А1 (тормозная, шпонка) Х (Размер посадочного отверстия 35х10 мм) |
|
|
|
50. ЭТМ 096-А2 (тормозная, шпонка) Х (Размер посадочного отверстия 30х8 мм) |
|
|
|
51. ЭТМ 096-А3 (тормозная, шпонка) Х (Размер посадочного отверстия 25х8 мм) |
|
|
|
52. ЭТМ 096-Н1 (тормозная, шлиц) Х (Размер посадочного отверстия 40х36х7 мм) |
|
|
|
53. ЭТМ 096-Н2 (тормозная, шлиц) Х (Размер посадочного отверстия 34х28х7 мм) |
|
|
|
54. ЭТМ 096-Н3 (тормозная, шлиц) Х (Размер посадочного отверстия 30х26х6 мм) |
|
|
|
55. ЭТМ 106-1А (тормозная, шпонка) (Размер посадочного отверстия 40х10 мм) |
|
|
|
56. ЭТМ 106-1Н (тормозная, шлиц) (Размер посадочного отверстия 46х42х8 мм) |
|
|
|
57. ЭТМ 106-2А (тормозная, шпонка) (Размер посадочного отверстия 35х10 мм) |
|
|
|
58. ЭТМ 106-2В (шлиц) (Размер посадочного отверстия 40х36х7 мм) |
|
|
|
59. ЭТМ 106-2Н (квадратный фланец) (Диаметр муфты 145 мм) |
|
|
|
60. ЭТМ 106-2Н (тормозная, шлиц) (Размер посадочного отверстия 40х36х7 мм) |
|
|
|
61. ЭТМ 106-3А (тормозная, шпонка) (Размер посадочного отверстия 30х8 мм) |
|
|
|
62. ЭТМ 106-3Н (тормозная, шлиц) (Размер посадочного отверстия 34х28х7 мм) |
|
|
|
63. ЭТМ 106-А1 (тормозная, шпонка) Х (Размер посадочного отверстия 40х12 мм) |
|
|
|
64. ЭТМ 106-А2 (тормозная, шпонка) Х (Размер посадочного отверстия 35х10 мм) |
|
|
|
65. ЭТМ 106-А3 (тормозная, шпонка) Х (Размер посадочного отверстия 30х8 мм) |
|
|
|
66. ЭТМ 106-Н1 (тормозная, шлиц) Х (Размер посадочного отверстия 46х42х8 мм) |
|
|
|
67. ЭТМ 106-Н2 (тормозная, шлиц) Х (Размер посадочного отверстия 40х36х7 мм) |
|
|
|
68. ЭТМ 106-Н3 (тормозная, шлиц) Х (Размер посадочного отверстия 34х28х7 мм) |
|
|
|
69. ЭТМ 116-1А (тормозная, шпонка) (Размер посадочного отверстия 50х14 мм) |
|
|
|
70. ЭТМ 116-1Н (тормозная, шлиц) (Размер посадочного отверстия 54х46х9 мм) |
|
|
|
71. ЭТМ 116-2А (тормозная, шпонка) (Размер посадочного отверстия 40х12 мм) |
|
|
|
72. ЭТМ 116-2Н (тормозная, шлиц) (Размер посадочного отверстия 46х42х8 мм) |
|
|
|
73. ЭТМ 116-3А (тормозная, шпонка) (Размер посадочного отверстия 35х10 мм) |
|
|
|
74. ЭТМ 116-3Н (тормозная, шлиц) (Размер посадочного отверстия 40х36х7 мм) |
|
|
|
75. ЭТМ 116-А1 (тормозная, шпонка) Х (Размер посадочного отверстия 50х14 мм) |
|
|
|
76. ЭТМ 116-А2 (тормозная, шпонка) Х (Размер посадочного отверстия 40х12 мм) |
|
|
|
77. ЭТМ 116-А3 (тормозная, шпонка) Х (Размер посадочного отверстия 35х10 мм) |
|
|
|
78. ЭТМ 116-Н1 (тормозная, шлиц) Х (Размер посадочного отверстия 54х46х9 мм) |
|
|
|
79. ЭТМ 116-Н2 (тормазная шлиц) Х (Размер посадочного отверстия 46х42х8 мм) |
|
|
|
80. ЭТМ 116-Н3 (тормозная, шлиц) Х (Размер посадочного отверстия 40х36х7 мм) |
|
|
|
81. ЭТМ 126-1А (тормозная, шпонка) (Размер посадочного отверстия 60х18 мм) |
|
|
|
82. ЭТМ 126-1Н (тормозная, шлиц) (Размер посадочного отверстия 65х56х10 мм) |
|
|
|
83. ЭТМ 126-2А (тормозная, шпонка) (Размер посадочного отверстия 50х16 мм) |
|
|
|
84. ЭТМ 126-2Н (тормозная, шлиц) (Размер посадочного отверстия 54х46х9 мм) |
|
|
|
85. ЭТМ 126-3А (тормозная, шпонка) (Размер посадочного отверстия 40х12 мм) |
|
|
|
86. ЭТМ 126-3Н (тормозная, шлиц) (Размер посадочного отверстия 46х42х8 мм) |
|
|
|
87. ЭТМ 126-А1 (тормозная, шпонка) Х (Размер посадочного отверстия 60х18 мм) |
|
|
|
88. ЭТМ 126-А2 (тормозная, шпонка) Х (Размер посадочного отверстия 50х16 мм) |
|
|
|
89. ЭТМ 126-А3 (тормозная, шпонка) Х (Размер посадочного отверстия 40х12 мм) |
|
|
|
90. ЭТМ 126-Н1 (тормозная, шлиц) Х (Размер посадочного отверстия 65х56х10 мм) |
|
|
|
91. ЭТМ 126-Н2 (тормозная, шпонка) Х (Размер посадочного отверстия 54х46х9 мм) |
|
|
|
92. ЭТМ 126-Н3 (тормозная, шлиц ) Х (Размер посадочного отверстия 46х42х8 мм) |
|
|
|
93. ЭТМ 136-1А (тормозная, шпонка) (Размер посадочного отверстия 80х20 мм) |
|
|
|
94. ЭТМ 136-1Н (тормозная, шлиц) (Размер посадочного отверстия 82х72х12 мм) |
|
|
|
95. ЭТМ 136-2А (тормозная, шпонка) (Размер посадочного отверстия 70х16 мм) |
|
|
|
96. ЭТМ 136-2Н (тормозная, шлиц) (Размер посадочного отверстия 72х62х12 мм) |
|
|
|
97. ЭТМ 136-3А (тормозная, шпонка) (Размер посадочного отверстия 60х14 мм) |
|
|
|
98. ЭТМ 136-3Н (тормозная, шлиц) (Размер посадочного отверстия 65х56х10 мм) |
|
|
|
99. ЭТМ 136-А1 (тормозня шпонка) Х (Размер посадочного отверстия 70х14 мм) |
|
|
|
100. ЭТМ 136-А2 (тормозная, шпонка) Х (Размер посадочного отверстия 60х18 мм) |
|
|
