Муфты ЭТМ ..2 - самый распространенный тип муфт. Наиболее частое применение муфт ЭТМ..2 – коробки передач различных промышленных узлов. Высокая износостойкость в сочетании с низкой ценой муфты вызывает большой интерес к этому типу муфт.

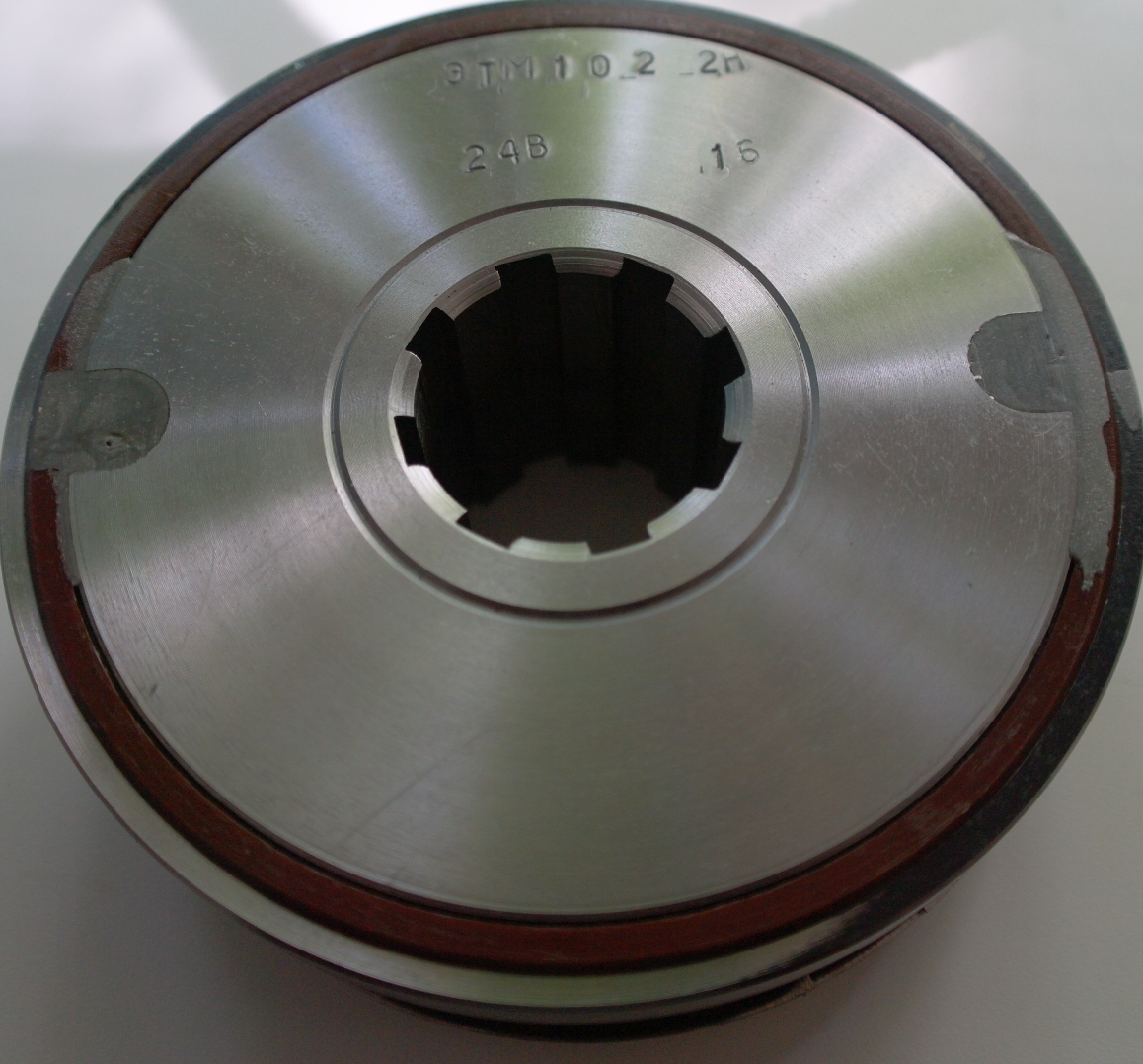

Муфта электромагнитная контактная.

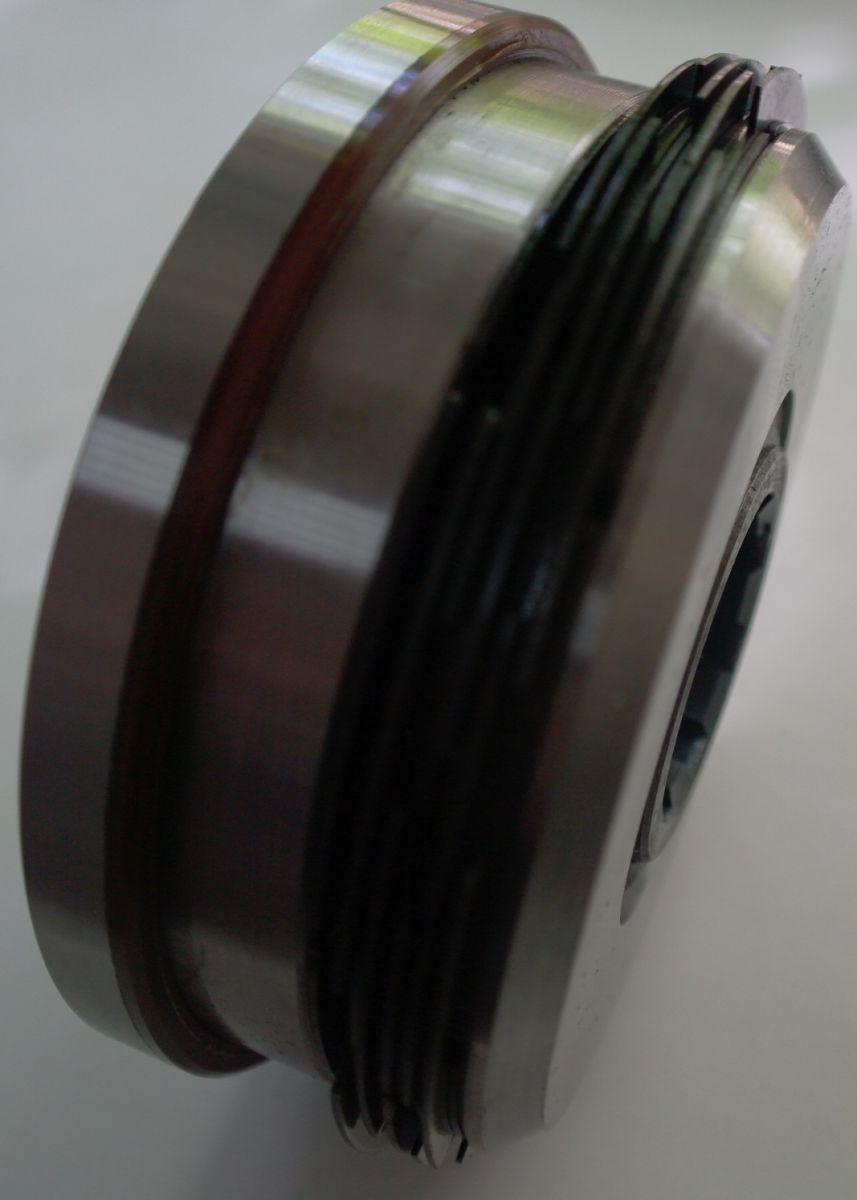

Шпонка: корпус с катушкой и токопроводящего кольца, пакет фрикционных магнитопроводящих дисков, работающих со смазкой, якоря и общая втулка. Между корпусом и охватываемой им гладкой частью втулки есть магнитоизолирующий кольцевой зазор.
Втулка и корпус соединяются торцевым немагнитным сварочным швом, вблизи него есть радиальные отверстия для подачи смазки на валу.
Наружные диски имеют пазы для зацепления с поводом, внутренние рнаходятся на эвольвентных шлицах.
|
1. ЭТМ 052-1А (контактная, шпонка) (Размер посадочного отверстия 20х6 мм) |
|
2. ЭТМ 052-1Н (контактная, шлиц) (Размер посадочного отверстия 22х18х5 мм) |
|
3. ЭТМ 052-2А (контактная, шпонка) (Размер посадочного отверстия 18х5 мм) |
|
4. ЭТМ 052-2Н (контактная, шлиц) (Размер посадочного отверстия 20х16х4 мм) |
|
5. ЭТМ 052-3А (контактная, шпонка) (Размер посадочного отверстия 16х5 мм) |
|
6. ЭТМ 052-3Н (контактная, шлиц) (Размер посадочного отверстия 16х13х3,5 мм) |
|
7. ЭТМ 052-А1 (контактная, шпонка) Х (Размер посадочного отверстия 20х4 мм) |
|
8. ЭТМ 052-А2 (контактная, шпонка) Х (Размер посадочного отверстия 18х6 мм) |
|
9. ЭТМ 052-А3 (контактная, шпонка) Х (Размер посадочного отверстия 16х5 мм) |
|
10. ЭТМ 052-Н1 (контактная, шлиц) Х (Размер посадочного отверстия 28х18х5 мм) |
|
11. ЭТМ 052-Н2 (контактная, шлиц) Х (Размер посадочного отверстия 20х16х4 мм) |
|
12. ЭТМ 052-Н3 (контактная, шлиц) Х (Размер посадочного отверстия 16х13х3,5 мм) |
|
13. ЭТМ 062-1А (контактная, шпонка) (Размер посадочного отверстия 22х6 мм) |
|
14. ЭТМ 062-1В (контактная, шлиц) (Размер посадочного отверстия 25х21х5 мм) |
|
15. ЭТМ 062-1Н (контактная, шлиц) (Размер посадочного отверстия 25х21х5 мм) |
|
16. ЭТМ 062-2А (контактная, шпонка) (Размер посадочного отверстия 20х6 мм) |
|
17. ЭТМ 062-2Н (контактная, шлиц) (Размер посадочного отверстия 22х18х5 мм) |
|
18. ЭТМ 062-3А (контактная, шпонка) (Размер посадочного отверстия 18х5 мм) |
|
19. ЭТМ 062-3Н (контактная, шлиц) (Размер посадочного отверстия 20х16х4 мм) |
|
20. ЭТМ 072-1А (контактная, шпонка) (Размер посадочного отверстия 25х6 мм) |
|
21. ЭТМ 072-1В (контактная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
22. ЭТМ 072-1Н (контактная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
23. ЭТМ 072-2А (контактная, шпонка) (Размер посадочного отверстия 22х6 мм) |
|
24. ЭТМ 072-2В (контактная, шлиц) (Размер посадочного отверстия 25х21х5 мм) |
|
25. ЭТМ 072-2Н (контактная, шлиц) (Размер посадочного отверстия 25х21х5 мм) |
|
26. ЭТМ 072-3А (контактная, шпонка) (Размер посадочного отверстия 20х6 мм) |
|
27. ЭТМ 072-3Н (контактная, шлиц) (Размер посадочного отверстия 22х18х5 мм) |
|
28. ЭТМ 082-1А (контактная, шпонка) (Размер посадочного отверстия 30х8 мм) |
|
29. ЭТМ 082-1В (контактная, шлиц) (Размер посадочного отверстия 34х28х7 мм) |
|
30. ЭТМ 082-1Н (контактная, шлиц) (Размер посадочного отверстия 34х28х7 мм) |
|
31. ЭТМ 082-2А (контактная, шпонка) (Размер посадочного отверстия 25х8 мм) |
|
32. ЭТМ 082-2Н (контактная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
33. ЭТМ 082-3А (контактная, шпонка) (Размер посадочного отверстия 22х6 мм) |
|
34. ЭТМ 082-3В (контактная, шлиц) (Размер посадочного отверстия 25х21х5 мм) |
|
35. ЭТМ 082-3Н (контактная, шлиц) (Размер посадочного отверстия 25х21х5 мм) |
|
36. ЭТМ 082-А1 (контактная, шпонка) Х (Размер посадочного отверстия 30х8 мм) |
|
37. ЭТМ 082-А2 (контактная, шпонка) Х (Размер посадочного отверстия 25х8 мм) |
|
38. ЭТМ 082-А3 (контактная, шпонка) Х (Размер посадочного отверстия 22х6 мм) |
|
39. ЭТМ 082-Н1 (контактная, шлиц) Х (Размер посадочного отверстия 34х28х7 мм) |
|
40. ЭТМ 082-Н2 (контактная, шлиц) Х (Размер посадочного отверстия 30х26х6 мм) |
|
41. ЭТМ 082-Н3 (контактная, шлиц) Х (Размер посадочного отверстия 25х21х5 мм) |
|
42. ЭТМ 092-1А (контактная, шп.) (Размер посадочного отверстия 35х10 мм) |
|
43. ЭТМ 092-1А (контактная, шпонка) Х (Размер посадочного отверстия 35х10 мм) |
|
44. ЭТМ 092-1В (контактная, шлиц) (Размер посадочного отверстия 40х36х7 мм) |
|
45. ЭТМ 092-1Н (контактная, шлиц) (Размер посадочного отверстия 40х36х7 мм) |
|
46. ЭТМ 092-2А (контактная, шпонка) (Размер посадочного отверстия 30х8 мм) |
|
47. ЭТМ 092-2Н (контактная, шлиц) (Размер посадочного отверстия 34х28х7 мм) |
|
48. ЭТМ 092-3А (контактная, шпонка) (Размер посадочного отверстия 25х8 мм) |
|
49. ЭТМ 092-3Н (контактная, шлиц) (Размер посадочного отверстия 30х26х6 мм) |
|
50. ЭТМ 092-А2 (контактная, шпонка) Х (Размер посадочного отверстия 30х8 мм) |
|
51. ЭТМ 092-А3 (контактная, шпонка) Х (Размер посадочного отверстия 25х8 мм) |
|
52. ЭТМ 092-Н1 (контактная, шлиц) Х (Размер посадочного отверстия 40х36х7 мм) |
|
53. ЭТМ 092-Н2 (контактная, шлиц) Х (Размер посадочного отверстия 34х28х7 мм) |
|
54. ЭТМ 092-Н3 (контактная, шлиц) Х (Размер посадочного отверстия 30х26х6 мм) |
|
55. ЭТМ 102-1А (контактная, шпонка) (Размер посадочного отверстия 40х10 мм) |
|
56. ЭТМ 102-1В (Размер посадочного отверстия 46х42х8 мм) |
|
57. ЭТМ 102-1Н (контактная, шлиц) (Размер посадочного отверстия 46х42х8 мм) |
|
58. ЭТМ 102-2А (контактная, шпонка) (Размер посадочного отверстия 35х10 мм) |
|
59. ЭТМ 102-2В (Размер посадочного отверстия 40х36х7 мм) |
|
60. ЭТМ 102-2Н (контактная, шлиц) (Размер посадочного отверстия 40х36х7 мм) |
|
61. ЭТМ 102-3А (контактная, шпонка) (Размер посадочного отверстия 30х8 мм) |
|
62. ЭТМ 102-3Н (контактная, шлиц) (Размер посадочного отверстия 34х28х7 мм) |
|
63. ЭТМ 102-А1 (контактная, шпонка) Х (Размер посадочного отверстия 40х12 мм) |
|
64. ЭТМ 102-А2 (контактная, шпонка) Х (Размер посадочного отверстия 35х10 мм) |
|
65. ЭТМ 102-А3 (контактная, шпонка) Х (Размер посадочного отверстия 30х8 мм) |
|
66. ЭТМ 102-Н1 (контактная, шлиц) Х (Размер посадочного отверстия 46х42х8 мм) |
|
67. ЭТМ 102-Н2 (контактная, шлиц) Х (Размер посадочного отверстия 40х36х7 мм) |
|
68. ЭТМ 102-Н3 (контактная, шлиц) Х (Размер посадочного отверстия 34х28х7 мм) |
|
69. ЭТМ 102К-1Н (контактная, шлиц) (Размер посадочного отверстия 46х42х8 мм) |
|
70. ЭТМ 102К-2А (контактная, шпонка) (Размер посадочного отверстия 35х10 мм) |
|
71. ЭТМ 102К-2Н (контактная, шлиц) (Размер посадочного отверстия 40х36х7 мм) |
|
72. ЭТМ 112-1А (контактная, шпонка) (Размер посадочного отверстия 50х14 мм) |
|
73. ЭТМ 112-1Н (контактная, шлиц) (Размер посадочного отверстия 54х46х9 мм) |
|
74. ЭТМ 112-2А (контактная, шпонка) (Размер посадочного отверстия 40х12 мм) |
|
75. ЭТМ 112-2Н (контактная, шлиц) (Размер посадочного отверстия 46х42х8 мм) |
|
76. ЭТМ 112-3А (контактная, шпонка) (Размер посадочного отверстия 35х10 мм) |
|
77. ЭТМ 112-3Н (контактная, шлиц) (Размер посадочного отверстия 40х36х7 мм) |
|
78. ЭТМ 112-А1 (контактная, шпонка) Х (Размер посадочного отверстия 50х14 мм) |
|
79. ЭТМ 112-А2 (контактная, шпонка) Х (Размер посадочного отверстия 40х12 мм) |
|
80. ЭТМ 112-А3 (контактная, шпонка) Х (Размер посадочного отверстия 35х10 мм) |
|
81. ЭТМ 112-Н1 (контактная, шлиц) Х (Размер посадочного отверстия 54х46х9 мм) |
|
82. ЭТМ 112-Н2 (контактная, шлиц) Х (Размер посадочного отверстия 46х42х8 мм) |
|
83. ЭТМ 112-Н3 (контактная, шлиц) Х (Размер посадочного отверстия 40х36х7 мм) |
|
84. ЭТМ 112К-2Н (Размер посадочного отверстия 40х12 мм) |
|
85. ЭТМ 122-1А (контактная, шпонка) (Размер посадочного отверстия 60х18 мм) |
|
86. ЭТМ 122-1В (контактная, шлиц) (Размер посадочного отверстия 65х56х10 мм) |
|
87. ЭТМ 122-1М 6-шлицевая |
|
88. ЭТМ 122-1Н (контактная, шлиц) (Размер посадочного отверстия 65х56х10 мм) |
|
89. ЭТМ 122-2А (контактная, шпонка) (Размер посадочного отверстия 50х16 мм) |
|
90. ЭТМ 122-2Н (контактная, шлиц) (Размер посадочного отверстия 54х46х9 мм) |
|
91. ЭТМ 122-3А (контактная, шпонка) (Размер посадочного отверстия 40х12 мм) |
|
92. ЭТМ 122-3Н (контактная, шлиц) (Размер посадочного отверстия 46х42х8 мм) |
|
93. ЭТМ 122-А1 (контактная, шпонка) Х (Размер посадочного отверстия 60х18 мм) |
|
94. ЭТМ 122-А3 (контактная, шпонка) Х (Размер посадочного отверстия 40х12 мм) |
|
95. ЭТМ 122-Н1 (контактная, шлиц) Х (Размер посадочного отверстия 65х56х10 мм) |
|
96. ЭТМ 122-Н2 (контактная, шлиц) Х (Размер посадочного отверстия 54х46х9 мм) |
|
97. ЭТМ 122-Н3 (контактная, шлиц) Х (Размер посадочного отверстия 46х42х8 мм) |
|
98. ЭТМ 132-1А (контактная, шпонка) (Размер посадочного отверстия 80х20 мм) |
|
99. ЭТМ 132-1В (шлиц) (Размер посадочного отверстия 80х20 мм) |
|
100. ЭТМ 132-2А (контактная, шпонка) (Размер посадочного отверстия 70х16 мм) |
|
101. ЭТМ 132-2Н (контактная, шлиц) (Размер посадочного отверстия 72х62х12 мм) |
|
102. ЭТМ 132-3А (контактная, шпонка) (Размер посадочного отверстия 60х14 мм) |
|
103. ЭТМ 132-3Н (контактная, шлиц) (Размер посадочного отверстия 65х56х10 мм) |
|
104. ЭТМ 132-А1 (контактная, шпонка) Х (Размер посадочного отверстия 70х14 мм) |
|
105. ЭТМ 132-А2 (контактная, шпонка) Х (Размер посадочного отверстия 60х18 мм) |
|
106. ЭТМ 132-А3 (контактная, шп) Х (Размер посадочного отверстия 50х14 мм) |
|
107. ЭТМ 132-Н1 (контактная, шлиц) Х (Размер посадочного отверстия 72х62х12 мм) |
|
108. ЭТМ 132-Н2 (контактная, шлиц) Х (Размер посадочного отверстия 54х46х9 мм) |
|
109. ЭТМ 132-Н3 (контактная, шлиц) Х (Размер посадочного отверстия 46х42х8 мм) |
|
110. ЭТМ 142-1А (контактная, шпонка) (Размер посадочного отверстия 90х20 мм) |
|
111. ЭТМ 142-1Н (контактная, шлиц) Х (Размер посадочного отверстия 92х82х12 мм) |
|
112. ЭТМ 142-2А (контактная, шпонка) Х (Размер посадочного отверстия 80х18 мм) |
|
113. ЭТМ 142-2Н (контактная, шлиц) (Размер посадочного отверстия 82х72х12 мм) |
|
114. ЭТМ 142-3А (контактная, шпонка) Х (Размер посадочного отверстия 70х16 мм) |
|
115. ЭТМ 142-3Н (контактная, шлиц) (Размер посадочного отверстия 72х62х12 мм) |
|
116. ЭТМ 142-А1 (контактная, шпонка) Х (Размер посадочного отверстия 80х16 мм) |
|
117. ЭТМ 142-А2 (контактная, шпонка) Х (Размер посадочного отверстия 70х20 мм) |
|
118. ЭТМ 142-А3 (контактная, шпонка) Х (Размер посадочного отверстия 60х18 мм) |
|
119. ЭТМ 142-Н1 (контактная, шлиц) Х (Размер посадочного отверстия 70х20 мм) |
|
120. ЭТМ 142-Н2 (контактная, шпонка) Х (Размер посадочного отверстия 72х62х12 мм) |
|
121. ЭТМ 142-Н3 (контактная, шпонка) Х (Размер посадочного отверстия 65х56х10 мм) |
|
122. ЭТМ 152-А1 (контактная, шпонка) Х (Размер посадочного отверстия 90х18 мм) |
|
123. ЭТМ 152-А2 (контактная, шпонка) Х (Размер посадочного отверстия 80х22 мм) |
|
124. ЭТМ 152-А3 (контактная, шпонка) Х (Размер посадочного отверстия 70х20 мм) |
|
125. ЭТМ 152-Н1 (контактная, шлиц) Х (Размер посадочного отверстия 92х82х10 мм) |
|
126. ЭТМ 152-Н2 (контактная, шлиц) Х (Размер посадочного отверстия 82х72х10 мм) |
