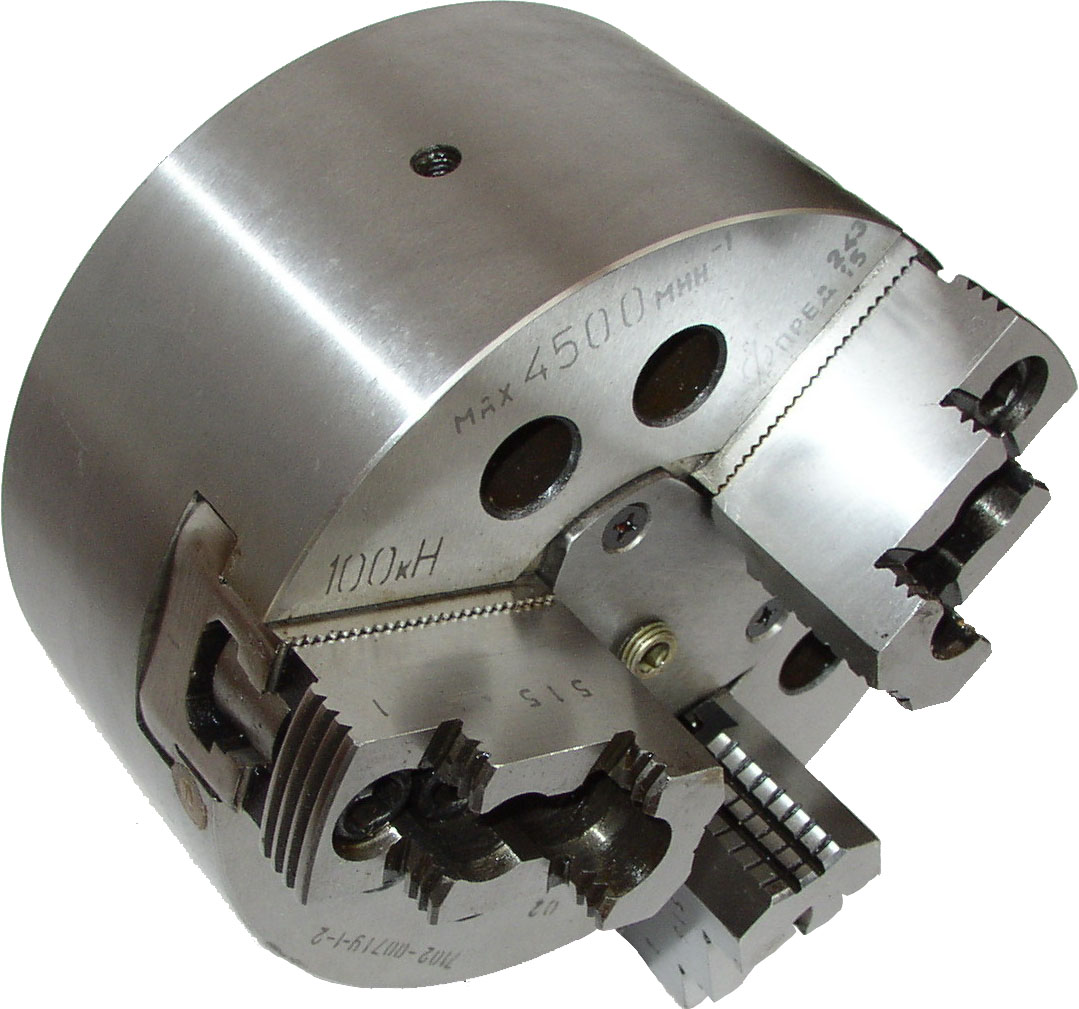

| Обозначение патрона |
7102-0070М
|
7102-0071М
|
7102-0075М
|
7102-0072М
|
7102-0073М
|
7102-0076М
|
7102-0077М
|
7102-0078М
|
| Наружный диаметр патрона D, мм |
200 |
250 |
| Исполнение по креплению |
1 |
2 |
3 |
1 |
2 |
3 |
1 |
2 |
| Высота патрона L, мм |
96 |
96 |
90 |
96 |
| Высота патрона до основного кулачка L1, мм |
95 |
101 |
96 |
101 |
| Диаметр зажимаемых поверхностей, мм |
15-200 |
15-250 |
| Ход кулачка Н, мм |
6,7 |
8,0 |
| Допустимая частота вращения патрона, мин-1 |
4500 |
4000 |
| Диаметр присоединительного пояска D1, мм |
165 |
|
210 |
|
| Условный размер присоединительного конуса |
ГОСТ 12593(DIN 55027) |
|
|
6 |
|
|
8 |
|
6 |
| ГОСТ 12595(DIN 55026) |
|
6 |
|
|
8 |
|
6 |
|
| Наружный диаметр конуса D3, мм |
|
106,375 |
|
139,719 |
106,375 |
| Глубина конуса l1, мм |
|
14 |
|
16 |
14 |
| Диаметр расположения крепежных отверстий D2, мм |
133,4 |
171,4 |
133,4 |
| Диаметр крепежных отверстий |
d1, мм |
14 |
|
|
18 |
|
|
|
|
| d2, мм |
|
|
М12 |
|
|
М16 |
|
М12 |
| d3, мм |
|
14 |
|
|
18 |
|
14 |
|
| Количество крепежных отверстий, n |
6 |
6 |
4 |
6 |
6 |
4 |
6 |
4 |
| Размер резьбы тяги d, мм |
М20 |
М24 |
| Ширина сухаря b, мм |
17 |
20 |
| Резьба для крепления накладных кулачков m |
М12 |
М16 |
| Шаг зубчатого зацепления на кулачках, мм |
1,5875х90° |
| Ход штока К, мм |
25 |
30 |
32 |
| Максимальное усилие, передаваемое приводом, даН |
4500 |
6500 |
| Суммарная сила зажима в кулачках, даН |
10000 |
15000 |
| Масса патрона, кг |
20 |
3 |
