Станок можно укомплектовать двух осевым роботом загручиком

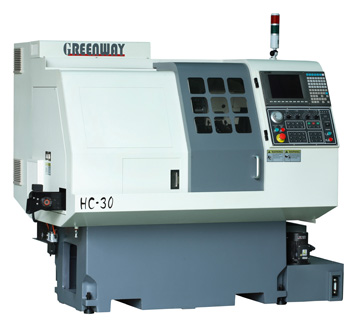

| Модель | HC-25 | HC-30 |
|---|---|---|
| Диаметр обработки над направляющими станины, мм | 300 | 300 |
| Стандартный диаметр обработки, мм | 140 | 140 |
| Макс. диаметр обработки, мм | 150 | 150 |
| Макс. длина обработки, мм | 250 | 250 |
| Гидравлический патрон, дюйм | - | - |
| Торец шпинделя | Direct-connection | Direct-connection |
| Диаметр отверстия в шпинделе, мм | 28Ø | 33Ø |
| Макс. диаметр обрабатываемого прутка (мм) | 25Ø | 30Ø |

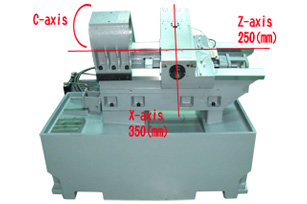

| Перемещение по оси X, мм | 350 | 350 |
| Перемещение по оси Z, мм | 250 | 250 |
| Ускоренное перемещение по оси X, м/мин | 20 | 20 |
| Ускоренное перемещение по оси Z, м/мин | 16 | 16 |
| Частота вращения шпинделя, об/мин | 50-6000 | 50-6000 |
| Размер инструмента для обработки наружного диаметра | □20 | □20 |
| Размер инструмента для обработки внутреннего диаметра | 20Ø | 20Ø |
| Объем бака СОЖ, л | 120 | 120 |
| Насос СОЖ, HP | 1/4 | 1/4 |
| Цанговый патрон | 161E | 163E |
| Двигатель шпинделя, кВт | 3.75 (5.5 opt) | 3.75 (5.5 opt) |
| Осевой серводвигатель X, Z, кВт | 1 | 1 |
| Гидравлическая револьверная головка, кол-во позиций | 8 | 8 |
| Вес, кг | 2100 | 2100 |
| Габариты (Длина x Ширина x Высота), мм | 2450×1550×1950 | 2450×1550×1950 |
●Стандартная ○Дополнительная комплектация
| Комплектация | HC-25 | HC-30 |
|---|---|---|
| Шпиндель простого ременного привода | ● | ● |
| А2-5 шпиндель для 42мм диаметра прутка или патрон 6" | ○ | ○ |
| А2-4 шпиндель для 30мм диаметра прутка или патрон 5" | ○ | ○ |

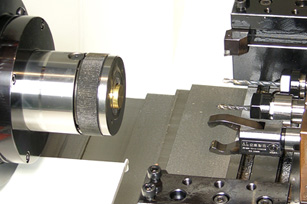

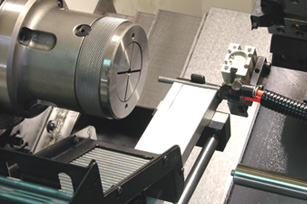

| Цанга (161 Е для 25 мм диаметра прутка/ 163Е для 30 мм | ●161E | ●163E |
| Гидравлический трехкулачковый патрон или цанговый патрон (по выбору) | ○ | ○ |
| Линейная инструментальная плита | ● | ● |
| Держатель инструмента для обработки внутреннего диаметра (ID Ø20) | ● | ● |
| Втулка переходная для фрез (I.D. Ø6,8,10,12,16 / O.D.Ø20) | ● | ● |
| Верхний/нижний/двухсторонний держатель инструмента, 20□ | ● | ● |
| Гидравлическая револьверная головка на 8 позиций | ○ | ○ |
| Держатель инструмента для обработки внутреннего диаметра (ID Ø20) | ○ | ○ |
| Лампа освещения рабочего пространства | ○ | ○ |
| Набор инструментов для обслуживания станка | ● | ● |
| Выравнивающие блоки | ● | ● |
| Автоматическая система смазки | ● | ● |
| Сигнальная лампа | ● | ● |
| Система охлаждения и поддон для стружки | ● | ● |
| Насос СОЖ, 1/4HP | ● | ● |
| Датчик состояния приводного ремня шпинделя | ● | ● |
| Насос СОЖ высокого давления, 1HP | ● | ● |
| Стабилизатор напряжения | ○ | ○ |
| Стружкоуборочный конвейер | ○ | ○ |
| Фильтр масляного тумана | ○ | ○ |
| Маслоотделитель (масляный скиммер) | ○ | ○ |
| Кондиционер | ○ | ○ |
| Вытягиватель прутка (грейфер) | ○ | ○ |
| Стандарты СЕ | ○ | ○ |
| Приемник обработанных деталей | ○ | ○ |
| Приемник и конвейер обработанных деталей | ○ | ○ |
| Устройство автоматической подачи прутка | ○ | ○ |
| Датчик состояния гидравлического цилиндра с устройством сбора охлаждающей жидкости | ○ | ○ |
| Двигатель шпинделя, 7.5HP | ○ | ○ |
| Двигатель шпинделя, 10HP | ○ | ○ |
| С -ось с тормозным диском для контурной обработки | ○ | ○ |
| Радиальный приводной инструмент на 4 позиции (ER-16), Y-ось | ○ | ○ |
| Осевой приводной инструмент на 3 позиции | ○ | ○ |
| Радиальный приводной инструмент, верх, 1 позиция | ○ | ○ |
| Приводной инструмент вертикального типа, 1 позиция | ○ | ○ |
| Радиальный приводной инструмент, низ, 1 позиция | ○ | ○ |
| Syntec 900T Standard | ○ | ○ |
| Syntec 900T All in One | ● | ● |
| Fanuc | ○ | ○ |
