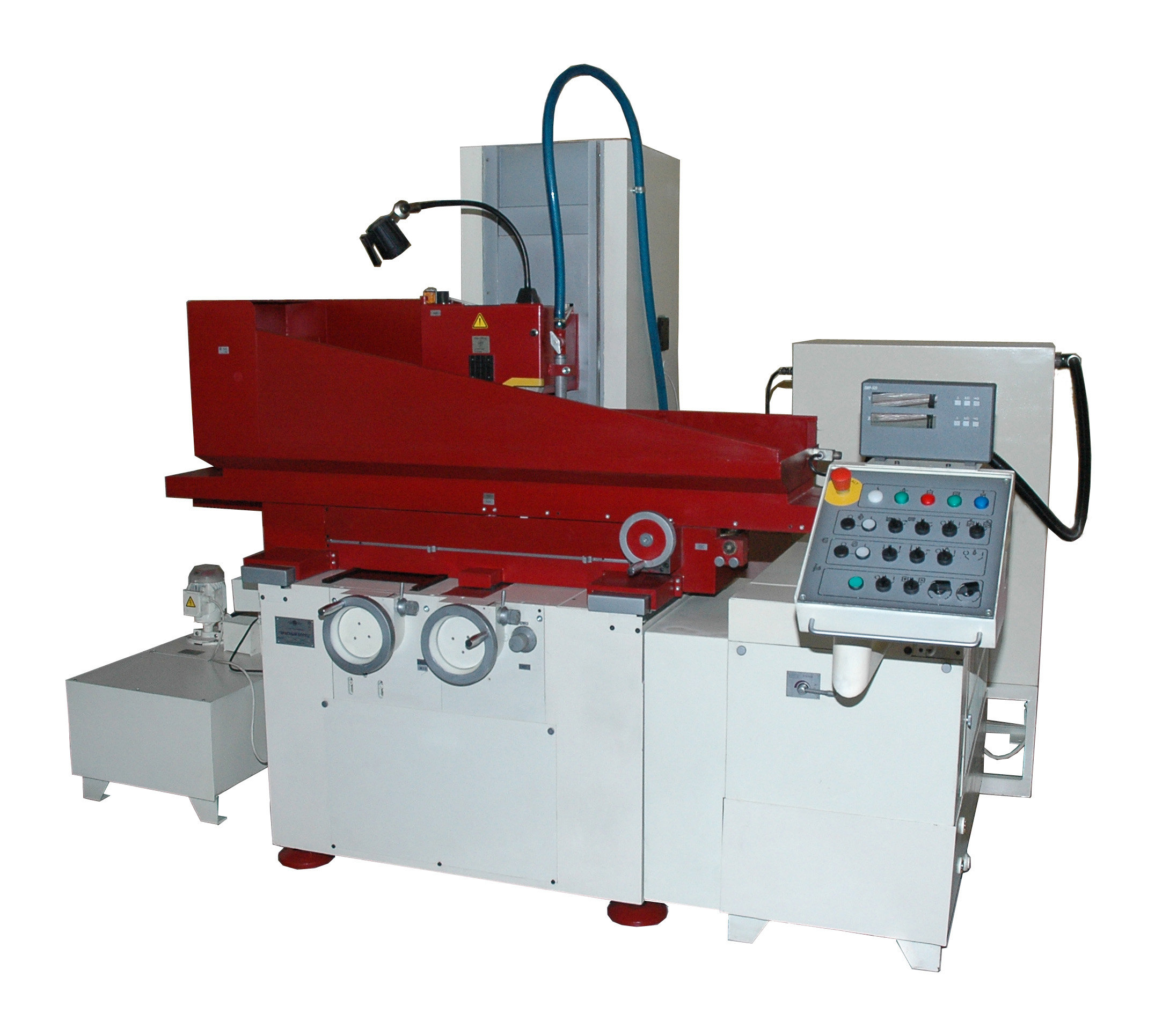

3Д711ВФ11 используют для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – пазов, уступов,профильных поверхностей, а также шлифования торцом круга. Выпускается в исполнениях 30 (без УЦИ) и 31 (с УЦИ).
ОСОБЕННОСТИ 3Д711ВФ11:
- Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины,колонны, крестового суппорта, стола и шлифовальной головки обеспечивает чистоту обработки и стабильную точность ;
- Высокоточное плавное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
- Автоматизированы все рабочие перемещения станков ;
- Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей BALLUFF, SIEMENS;
- Базовые изготовлены детали из чугуна.
| Размер рабочей поверхности (зеркала) стола, мм. | 200 х 630 |
| Класс точности | В (ГОСТ 8-82) |
| Наибольшее расстояние от зеркала стола до оси шпинделя, мм. | 550 |
| Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. | 300 х 76 х 63 |
| Наибольшее продольное перемещение стола, мм. | 670 |
| Наибольшее перемещение суппорта, мм. | 245 |
| Рабочие подачи стола, м/мин | 2 - 30 |
| Рабочие подачи суппорта, мм/ход | 0,3 - 40 |
| Величина подачи шлифовальной головки, мм. | 0,002 - 0,08 |
| Наибольшая масса заготовки, кг. | 200 (с приспособлением и магнитной плитой) |
| Плоскостность, полученная на образце изделия, мкм. | 4 |
| Параллельность, полученная на образце изделия, мкм. | 5 |
| Шероховатость поверхности, полученная на образце изделия, Ra | 0,16 |
| Размер образца изделия (определение точностных характеристик), мм. | 380 х 120 х 120 |
| Мощность привода главного движения, кВт | 4 |
| Номинальное напряжение питания, В | 380 |
| Габаритные размеры (LxBxH), мм. | 2715 х 1788 х 2035 |
| Масса, кг. | 2950 |
