Предназначен для высокоточной обработки плоских поверхностей различных изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей, пазов, уступов, а также шлифования торцом круга. Выпускается в следующих исполнениях:

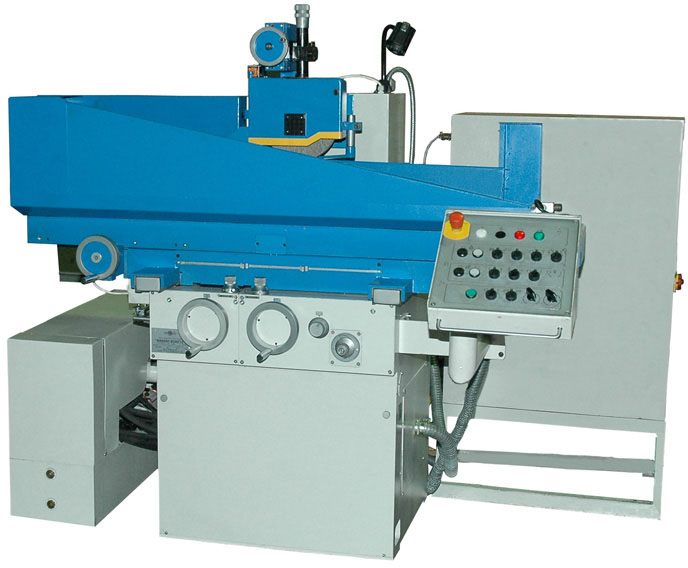

- исп.30 (без УЦИ);

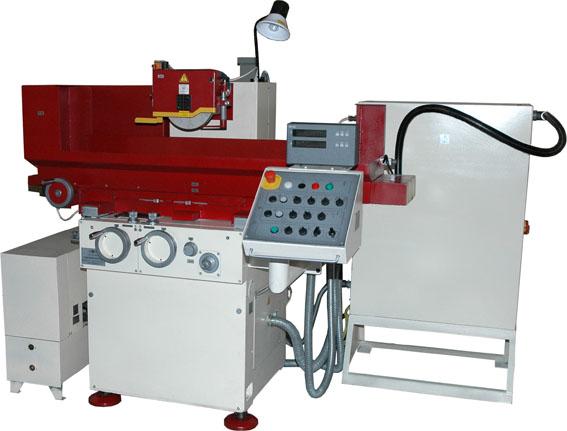

- исп.31 (с УЦИ, импортная комплектация);
ОСОБЕННОСТИ:
- Высокая жесткость и виброустойчивость станков за счет рациональной конструкции станины, крестового суппорта, колонны, стола и шлифовальной головки гарантирует стабильную точность и чистоту обработки;
- Плавное высокоточное безлюфтовое позиционирование за счет применения в узлах подач шариковинтовых пар качения;
- Все рабочие перемещения станков автоматизированы;
- Возможно применение комплектующих изделий электрооборудования ведущих мировых производителей SIEMENS, BALLUFF;
- Базовые детали из чугуна.
Размер рабочей поверхности (зеркала) стола, мм. | 200 х 450 |
Класс точности | В (ГОСТ 8-82) |
Наибольшее расстояние от зеркала стола до оси шпинделя, мм. | 450 |
Параметры шлиф.круга (D наружн. / d посадочн. / B), мм. | 250 х 76 х 32 |
Наибольшее продольное перемещение стола, мм. | 520 |
Наибольшее перемещение суппорта, мм. | 237 |
Рабочие подачи стола, м/мин | 1 - 25 |
Рабочие подачи суппорта, мм/ход | 0,3 - 20 |
Величина подачи шлифовальной головки, мм. | 0,002 - 0,04 |
Наибольшая масса заготовки, кг. | 150 (с приспособлением и магнитной плитой) |
Плоскостность, полученная на образце изделия, мкм. | 4 |
Параллельность, полученная на образце изделия, мкм. | 5 |
Шероховатость поверхности, полученная на образце изделия, Ra | 0,16 |
Размер образца изделия (определение точностных характеристик), мм. | 210 х 120 х 80 |
Мощность привода главного движения, кВт | 2,2 |
Номинальное напряжение питания, В | 380 |
Габаритные размеры (LxBxH), мм. | 1600 х 1680 х 1540 |
Масса, кг. | 1740 |
