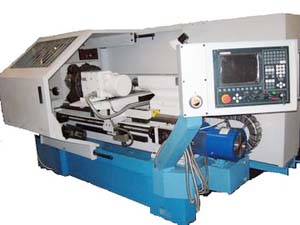

Станок после капитального ремонта, паспортные нормы точности, гарантия 6 месяцев. Новая современная система ЧПУ NC-210 (БалтСистем) или другая ЧПУ по желанию заказчика.
Станок предназначен для токарной обработки наружных (диаметром до 400 мм) и внутренних поверхностей деталей (длиной до 1000 мм) со ступенчатым и криволинейным профилем в осевом сечении.
Токарный станок 16К20Ф3 сконструирован на базе токарно-винторезного станка 16К20, поэтому компоновка, составные части и движения у этих станков одинаковы. Во многом унифицирована также конструкция.
Устройство ЧПУ станка (станок может оснащаться различными типами систем ЧПУ: разомкнутыми, замкнутыми, СТС) обеспечивает движение формообразования (число одновременно управляемых координат равно двум), изменение значений подач, переключение частот вращения шпинделя, индексацию резцовой головки и нарезание резьбы по программе.
Станки могут выпускаться с различными устройствами ЧПУ (УЧПУ), в исполнении для встраивания в гибкие производственные модули (ГПМ), а также в специальном и специализированном исполнении при оснащении наладками по согласованию с заказчиком.
Область применения: Мелкосерийное серийное производство.
Класс точности П по ГОСТ 8—82.
Вид климатического исполнения по ГОСТ15150—69: УХЛ4.
В зависимости от заказа станки поставляются с основанием под транспортер стружкоудаления и комплектуются транспортером или с основанием без окна для транспортера стружкоудаления и не комплектуются транспортером.
Обозначение токарного станка 16К20Ф3
В 1937 году в ЭНИМС был разработан типаж (номенклатура типов и размеров) станков, в том числе и принята единая система условных обозначений станков.
1 - токарный станок (номер группы по классификации ЭНИМС)
6 – токарно-винторезный станок (номер подгруппы по классификации ЭНИМС)
К – поколение станка или обозначение завода - производителя:
А, К - Станкостроительный завод Красный Пролетарий
Б - Средневолжский станкостроительный завод
В - Астраханский станкостроительный завод
ВТ - Витебский станкостроительный завод
Д - Алма-Атинский станкостроительный завод им. 20-летия Октября
Е, Л- Ереванское станкостроительное ПО
20 – высота центров над станиной (220 мм)
Буквы в конце обозначения модели:
Г – исполнение станка с выемкой в станине
К – исполнение станка с гидрокопировальным устройством
М – исполнение станка для серийного производства с гидрокопировальным устройством
П – исполнение станка с повышенной точностью по ГОСТ 8-82
В – исполнение станка с высокой точностью по ГОСТ 8-82
Ф1 – исполнение станка с устройством цифровой индикации УЦИ
Ф3 – исполнение станка с системой ЧПУ
Обозначение станков в исполнении для встраивания в ГПМ: станок токарный патронно-центровой с ЧПУ мод. 16К20Ф3СХХХ, где XXX —дополнительный индекс, первая цифра которого обозначает тип промышленного робота (ПР), входящего в состав ГПМ:
1 - Промышленный робот типа M10П.62.01 или РБ242, устанавливаемый па станке
2 - Промышленный робот типа М20П40.01, напольного типа
Обозначение в зависимости от оснащения УЧПУ станок токарный патронно-центровой с ЧПУ модели 16К20Ф3СХХ, где XX — принятый на заводе дополнительный индекс, например 15 - УЧПУ МС2101, 32-УЧПУ 2Р22, 39 — «Электроника НЦ-31» и т. д.
Модель станка |
Модель ЧПУ |
Модель привода |
Год начала производства |
16К20Ф3 |
Контур 2ПТ-71, Н22-1М, |
Приз |
1972 |
16K20T1 |
Электроника НЦ-31 |
Приз |
1972 |
16К20Ф3С1 |
Контур 2ПТ-71 |
Приз |
|
16К20Ф3С2 |
СС221-02Р Алкатель |
Приз |
|
16К20Ф3С32 |
2Р22 |
Размер 2М-5-21 |
1985 |
16К20РФ3С32 |
2Р22 |
Размер 2М-5-21 |
1985 |
16К20Ф3С132 |
2Р22 |
Размер 2М-5-21 |
1985 |
16К20Ф3С232 |
2Р22 |
Размер 2М-5-21 |
1985 |
16К20Т1.02 |
НЦ-31 |
Размер 2М-5-21 |
1987 |
16К20Ф3С4 |
ЭМ-907 |
Приз |
|
16К20Ф3С5 |
Н22-1М |
Приз |
|
16К20Ф3С6 |
1Н22-62 |
||
16К20Ф3С8 |
1Н22-61 |
||
16К20Ф3С15 |
МС2101-01 |
||
16К20Ф3С18 |
2У22-62 |
Кемтор, Кемрон НРБ |
|
16К20Ф3С19 |
2У22-62 |
Размер 2М-5-2 |
1983 |
16К20Ф3С119 |
2У22-62 |
Размер 2М-5-2 |
1983 |
16К20Ф3С219 |
2У22-62 |
Размер 2М-5-2 |
1983 |
16К20Ф3С39 |
Электроника НЦ-31 |
||
16К20Ф3С239 |
Электроника НЦ-31 |
Всегда в наличии головки автоматические многопозиционные УГ9326 к токарным станкам с ЧПУ.
Современные аналоги
![]() |
![]() |
![]() |
![]() |
Accuway UT-400 | Accuway UT-200L | Optimum L440 | 16ГС32 |
Наименование параметра | 16К20Ф3С32 | 16К20Ф3С5 | 16К20Ф3С8 |
---|---|---|---|
Обозначение системы ЧПУ | 2Р22 | Н22-1М | 1Н22-61 |
Основные параметры станка | |||
Наибольший диаметр обрабатываемого изделия над станиной, мм | 400 | 400 | 400 |
Наибольший диаметр обрабатываемого изделия над суппортом, мм | 220 | 220 | 220 |
Диаметр отверстия в шпинделе, мм | 53 | 53 | 53 |
Наибольшая длина обрабатываемого изделия, мм | 1000 | 1000 | 1000 |
Предельный диаметр сверления в стали, мм | 25 | 25 | 25 |
Предельный диаметр сверления в чугуне, мм | 28 | 28 | 28 |
Шпиндель | |||
Мощность двигателя главного движения, кВт | 11 | 11 | 11 |
Количество рабочих скоростей шпинделя | 22 | 22 | 22 |
Пределы чисел оборотов шпинделя, об/мин | 12,5...2000 | 12,5...2000 | 12,5...2000 |
Количество автоматически переключаемых скоростей | 9 | 9 | 9 |
Диапазон автоматического переключения | 16 | 16 | 16 |
Диапазон скоростей шпинделя, устанавливаемый вручную, об/мин | Ряд I - 12.5..200 Ряд II - 50..800 Ряд III - 125..2000 |
Ряд I - 12.5..200 Ряд II - 50..800 Ряд III - 125..2000 |
Ряд I - 12.5..200 Ряд II - 50..800 Ряд III - 125..2000 |
Центр шпинделя передней бабки по ГОСТ 13214-67 | 7032 - 0043 Морзе №6 | 7032 - 0043 Морзе №6 | 7032 - 0043 Морзе №6 |
Центр пиноли задней бабки по ГОСТ 13214-67 | 7032 - 0045 Морзе №5 | 7032 - 0045 Морзе №5 | 7032 - 0045 Морзе №5 |
Конец шпинделя по ГОСТ 12593-72 | 6К | 6К | 6К |
Подачи | |||
Наибольшее перемещение суппорта: продольное / поперечное, мм |
900/250 | 900/250 | 900/250 |
Максимальная скорость продольной подачи при нарезании резьбы, мм/мин | 2000 | 1200 | 2000 |
Пределы шагов нарезаемых резьб, мм | 0,1..39,999 | до 20 | 0,01..40 |
Диапазон скоростей продольных подач, мм/мин | 3..2000 | 3..1200 | 1..2000 |
Диапазон скоростей поперечных подач, мм/мин | 3..2000 | 1,5..600 | 1..2000 |
Скорость быстрых продольных ходов, мм/мин | 7000 | 4800 | 7500 |
Скорость быстрых поперечных ходов, мм/мин | 4000 | 2400 | 5000 |
Дискретность продольного перемещения | 0,002 | 0,01 | 0,01 |
Дискретность поперечного перемещения | 0,002 | 0,005 | 0,005 |
Высота резца, мм | 25 | 25 | 25 |
Количество позиций на поворотной резцедержке (число инструментов в револьверной головке) | 6 | 6 | 6 |
Параметры системы ЧПУ | |||
Обозначение системы ЧПУ | 2Р22 | Н22-1М | 1Н22-61 |
Число координат | 2 | 2 | 2 |
Количество одновременно управляемых координат | 2 | 2 | 2 |
Разрешающая способность в продольном направлении (дискретность задания по оси Z), мм | 0,001 | 0,001 | 0,001 |
Разрешающая способность в поперечном направлении (дискретность задания по оси X), мм | 0,001 | 0,05 | 0,05 |
Тип датчика нулевого положения | КВД3-24 | КВД3-24 | |
Тип датчика обратной связи | РОД-620 | ВТ | |
Тип резьбонарезного датчика | РОД-620 | ИГР | ИГР |
Электродвигатель главного привода | А02-52-4СП43, М301 4А132М443, М301 |
А02-52-4СП43, М301 4А132М443, М301 |
А02-52-4СП43, М301 4А132М443, М301 |
Мощность двигателя главного привода, кВт | 11 | 11 | 11 |
Суммарная мощность электродвигателей, кВт | 20 | 20 | 20 |
Суммарная мощность станка, кВт | 22 | 22 | 22 |
Габариты и масса станка | |||
Масса станка с ЧПУ, кг | 5000 | 5000 | 5000 |
